Инструкция по работе и настройке датчика MGT АПДУ-1 в системе ДЭЛ-150

Для работы датчика MGT АПДУ-1 в системе СКПБ ДЭЛ-150 необходимо:

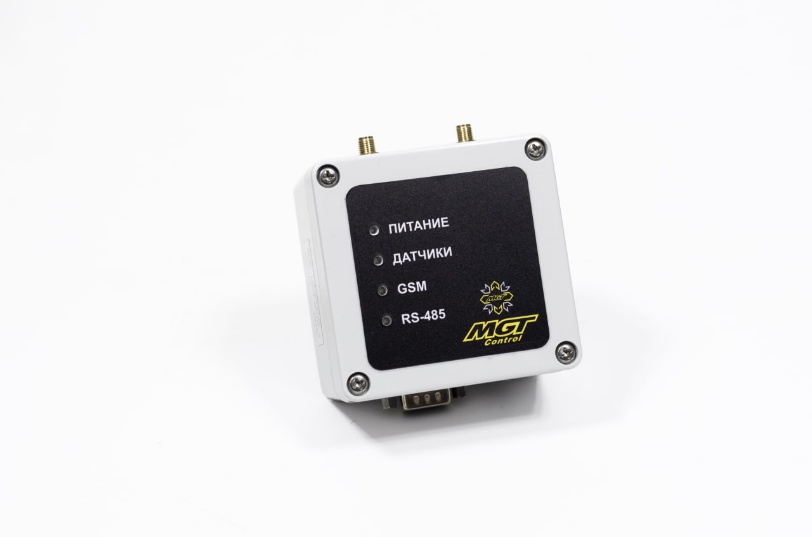

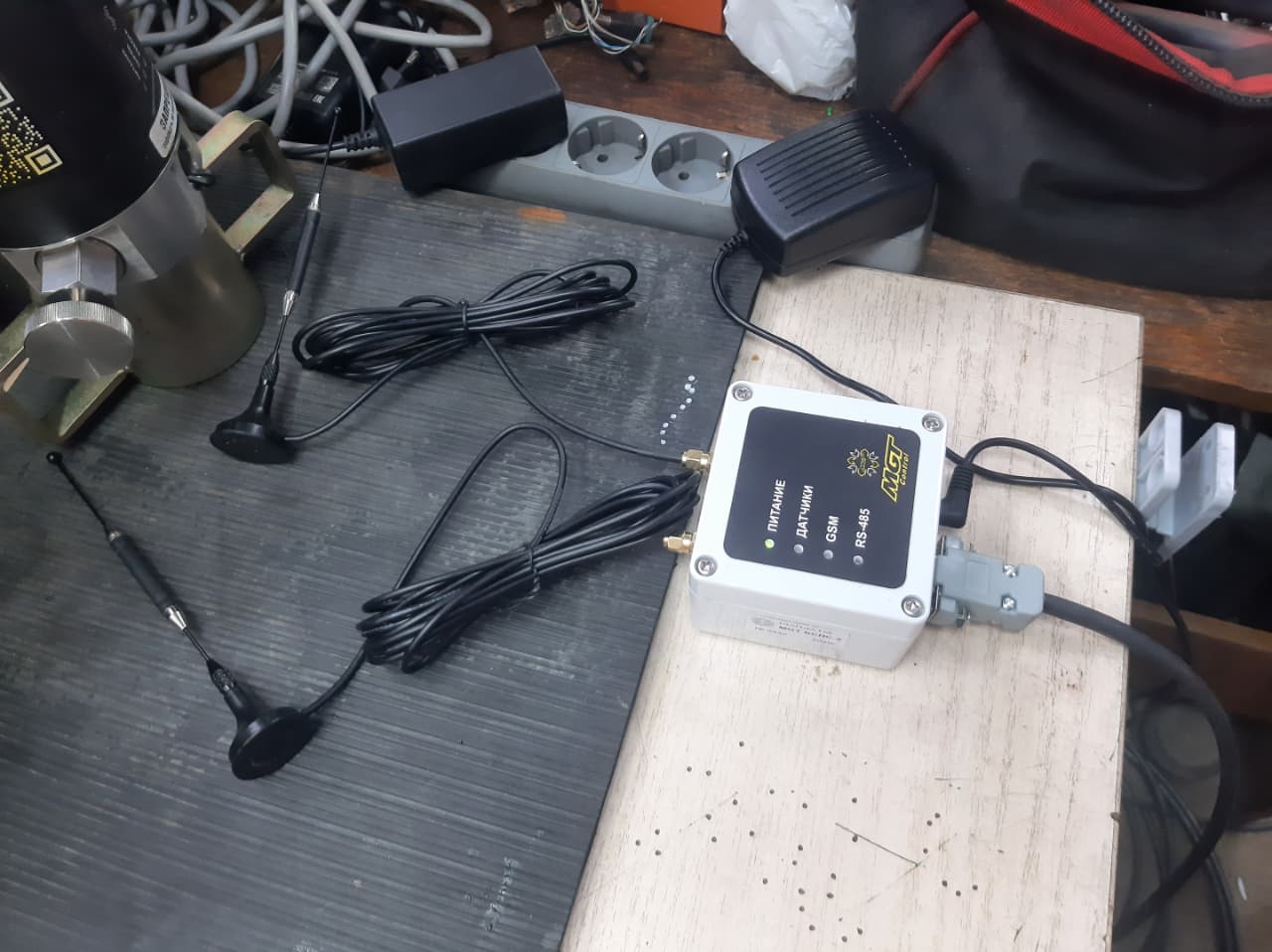

  • Блок сбора и передачи информации стационарный (БСПС) MGT подключить к ПК через кабель (в комплекте поставки).

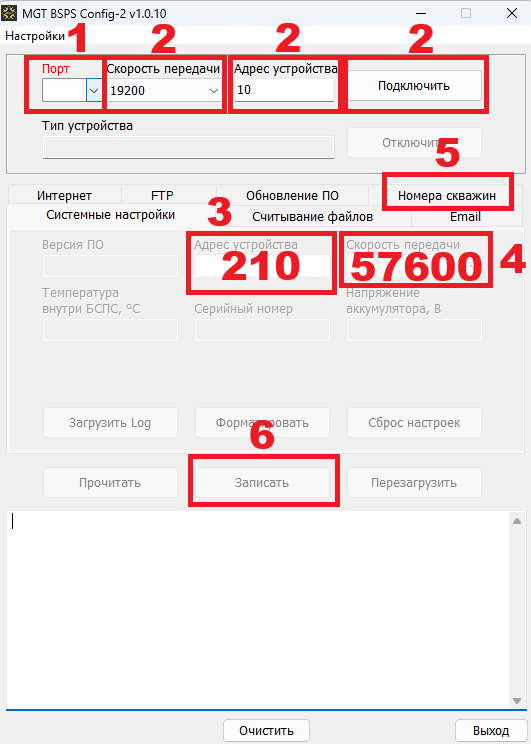

  • Используя программу MGT BSPS Config которую можно скачать на сайте Магматек произвести настройку параметров датчика:
  1. Выбрать нужный порт подключения (COM);
  2. Подключиться на скорости и адресом, который выставлен по умолчанию;
  3. После подключения выставить адрес устройства: 210;
  4. Скорость подключения устанавливаем: 57600;
  5. Обязательно выставить номер скважины: 0;
  6. Записать изменения;
  7. Проверить подключение к датчику использую вновь установленные параметры.

Номер скважины «0» выставляется для использования режима автоматического замера уровня.

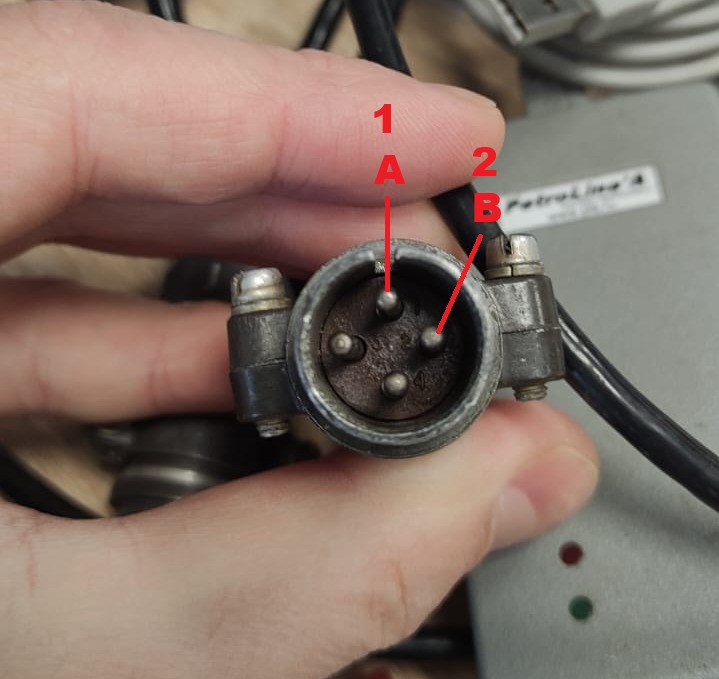

  • Для дальнейшей работы необходимо выполнить подключение блока БПСП к устройству ДЭЛ с использованием специального кабеля. В случае отсутствия данного кабеля в комплекте поставки, допускается его самостоятельное изготовление. Ниже представлена схема распайки контактов кабеля, предназначенного для передачи данных в МУ.

⇧ Выдержка и руководства по эксплуатации датчика⇧

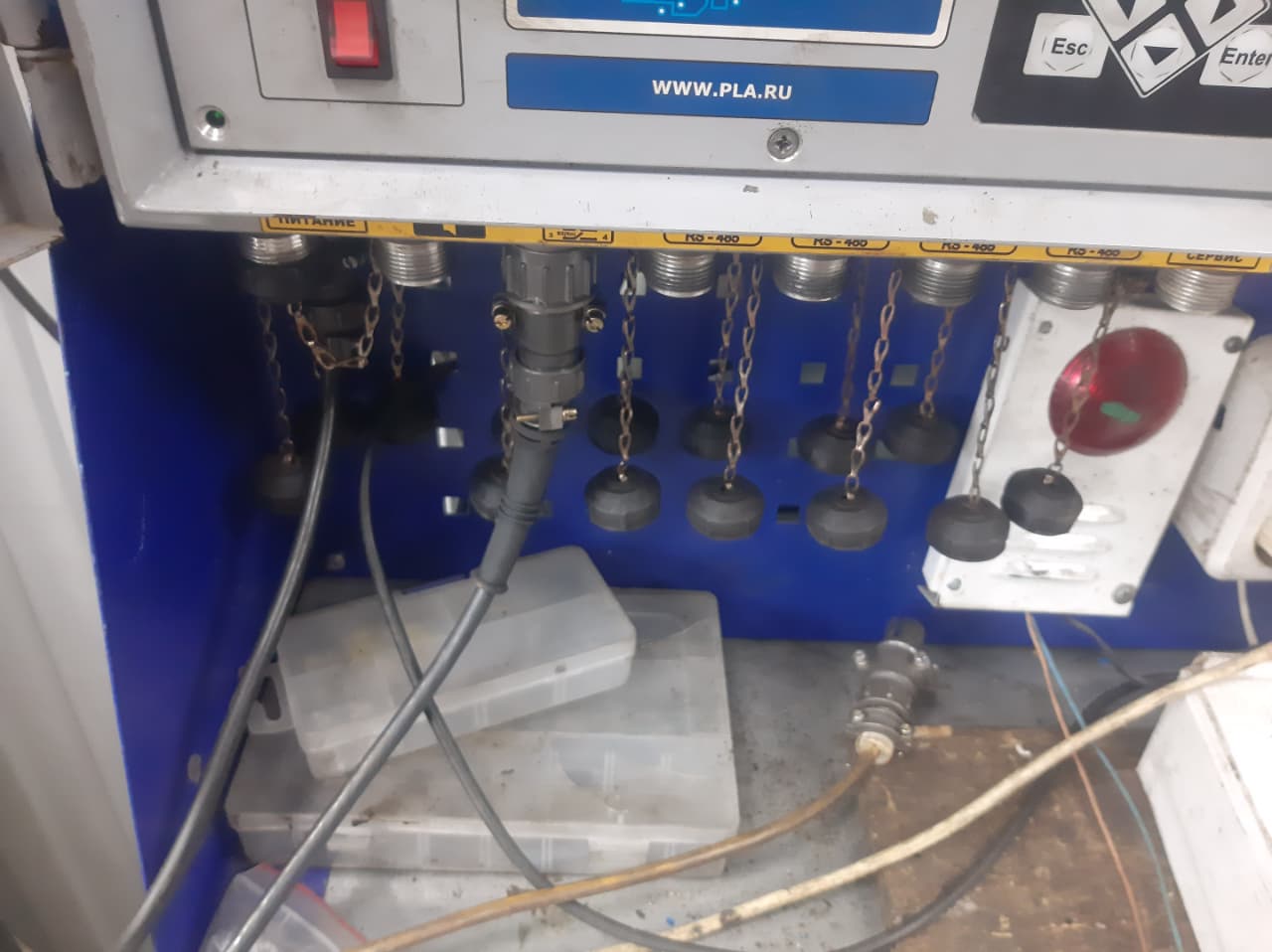

  • После подключения БПСП к МУ подать питание и дождаться запуска системы;
  • Для осуществления замера с датчика АПДУ-1 необходимо на клавиатуре МУ нажать комбинацию клавиш http://tp-pla.ru/wp-content/uploads/2017/06/%D1%88%D0%B8%D1%84%D1%82.png + (датчик начнет производить замер);

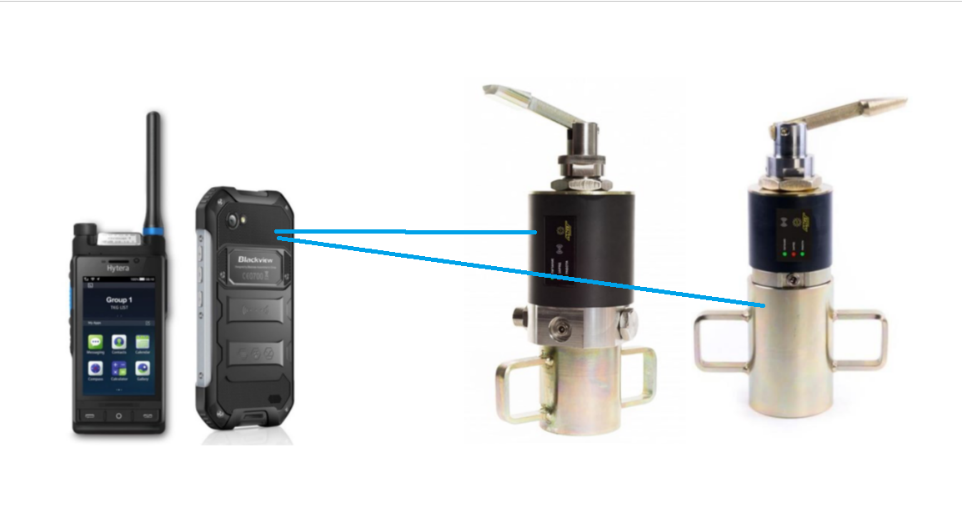

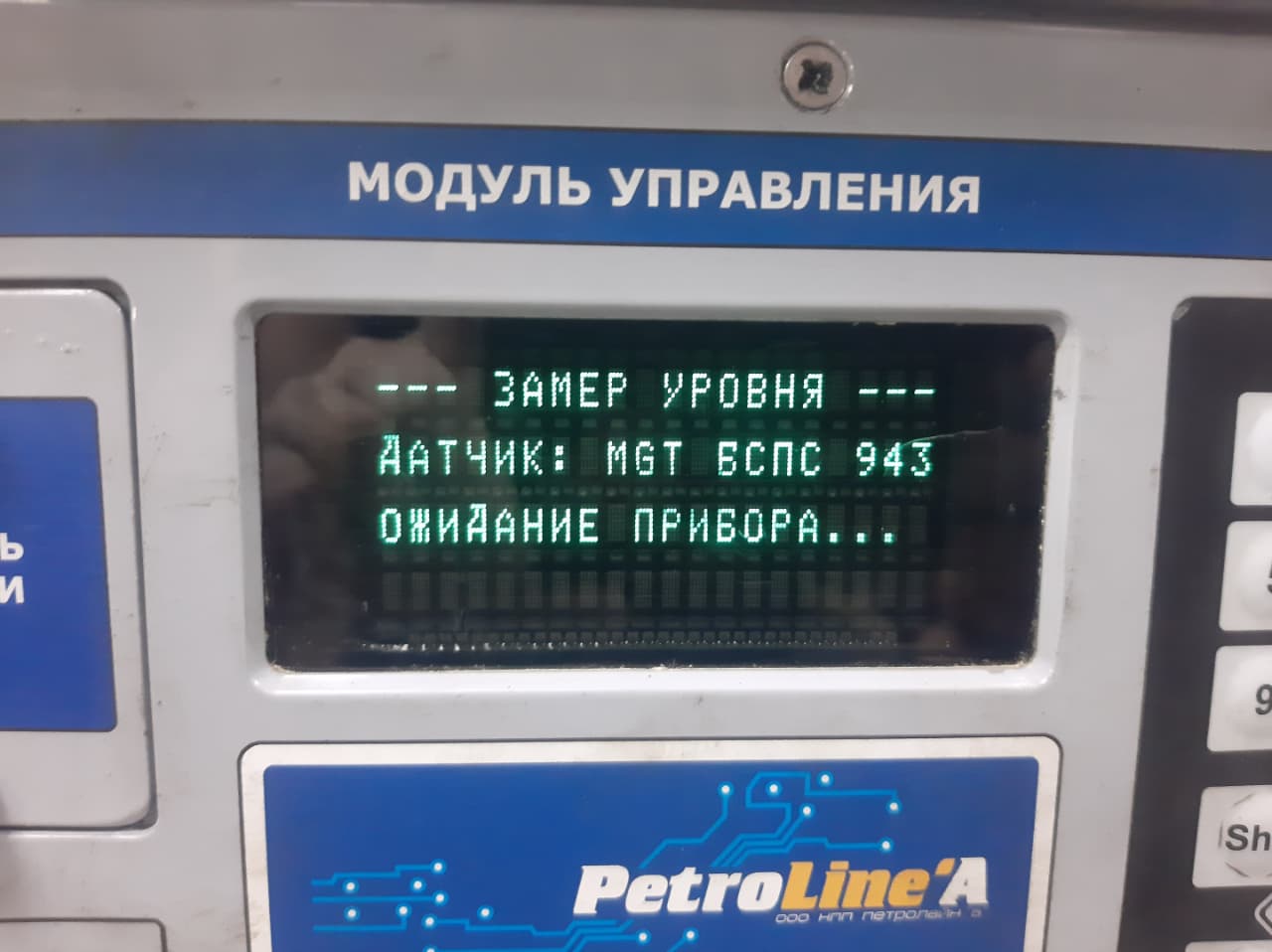

  • При появлении надписи «ОЖИДАНИЕ ПРИБОРА»… Датчик может быть в режиме сна и требует активации для начала замера.

  1. Включите и разблокируйте смартфон.
  2. Запустите программу «MGT»
  3. Поднесите смартфон задней частью к лицевой части корпуса датчика. Дождитесь звукового сигнала, подтверждающего подключение датчика. Используемая в смартфоне NFC технология позволит «разбудить» датчик, после чего он автоматически выполнит подключение к смартфону по каналу Bluetooth.

  1. После активации датчик выйдет из сна и произведет замер. Если этого не произошло требуется повторно запустить процесс нажав на клавиши http://tp-pla.ru/wp-content/uploads/2017/06/%D1%88%D0%B8%D1%84%D1%82.png + .
  2. С версии прошивки МУ ДЭЛ-150 11.38 (12.38) появилась функция автоматического запуска измерений датчика MGT АПДУ-1.

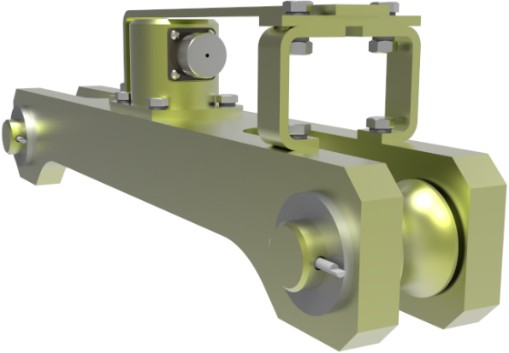

Чтобы функция работала, в системе обязательно должен быть установлен датчик нагрузки ДН-130, с параметром «НАГРУЗКА НА КРЮК».

  • Условия работы системы MGT АПДУ-1 по нагрузке на датчике ДН-130:

Когда вы включаете устройство МУ-ДЭЛ 150, система MGT АПДУ-1 начинает работать следующим образом:

  • Первый замер производится после включения модуля управления МУ-150 или в процессе работы при отсутствии нагрузки на датчике ДН-130 более 2 минут;
  • Последующие замеры, если нагрузка на датчике ДН-130 остается нулевой, MGT АПДУ-1 будет проводить каждые 10 минут.
  • При появлении нагрузки выше 200 кг замеры прекращаются до следующего.

Информация об измерении в автоматическом режиме в программе «Контроль бурения и ремонта скважин» отображается в виде графика .

В ручном режиме для проведения замера требуется нажать комбинацию клавиш:

http://tp-pla.ru/wp-content/uploads/2017/06/%D1%88%D0%B8%D1%84%D1%82.png + .

Информация об измерении в ручном режиме в программе «Контроль бурения и ремонта скважин» отображается в сообщения.

В версии программного обеспечения для ДЭЛ-150 – 11.42 и 12.42 – реализован расширенный функционал, обеспечивающий улучшенное взаимодействие с эхолотами. В частности, была проведена оптимизация протоколов для интеграции с оборудованием от МАГМАТЭК, СИАМ и других производителей.

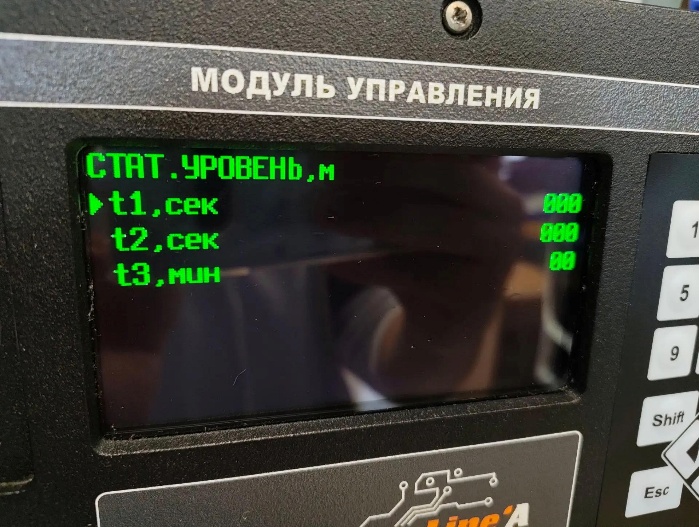

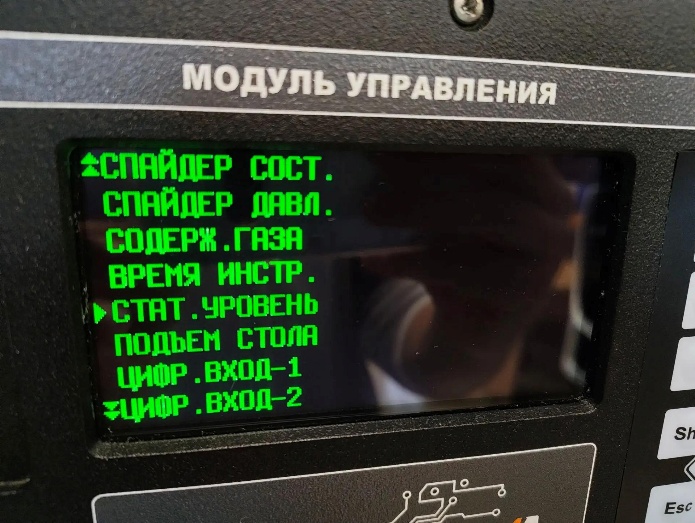

В настройках МУ ДЭЛ-150 добавлен новый параметр СТАТ. УРОВЕНЬ.

Он предназначен для более точной настройки работы эхолота путем задания временных интервалов.

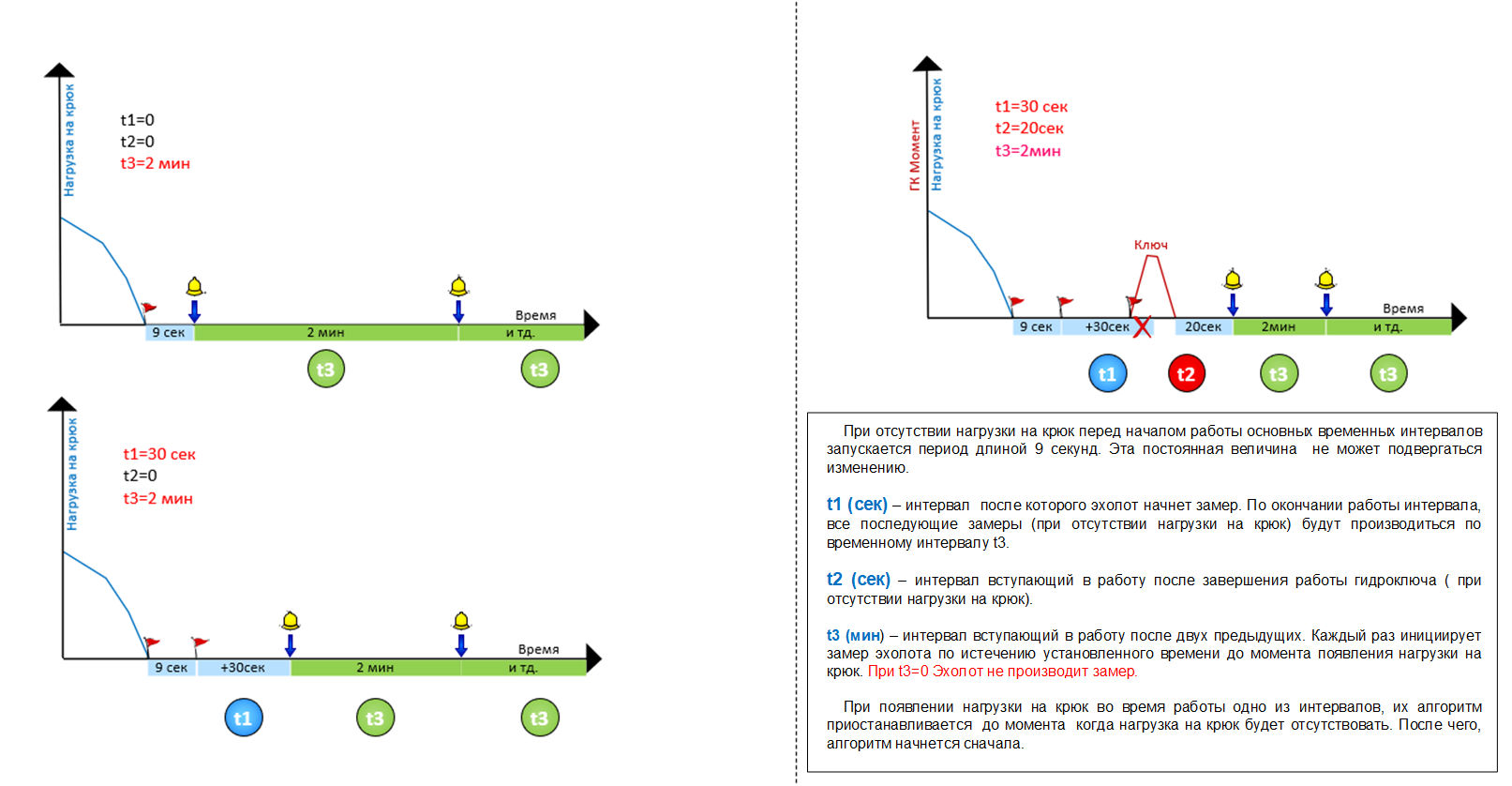

Ниже приведен рисунок с разъяснением работы алгоритма интервалов.
