Время инструмента

Система ДЭЛ- 150 имеет функцию подсчета времени остановки инструмента в скважине для предотвращения прихвата, связанного с остановкой колонны.
В системе существует параметр: «время инструмента». Это отсчет времени, который включается сбрасывается при определённых условиях.

Для корректного отсчета времени необходимо наличие параметров: «Нагрузка на крюк», «Положение талевого блока», «Давление ПЖ». При отсутствии параметров «Нагрузка на крюк», «Положение талевого блока» в системе, параметр «время инструмента» работать не будет.

Для параметра «время инструмента» в меню модуля управления ДЭЛ-150 предусмотрены некоторые настройки:

РЕЖИМ (ВКЛ,ОТКЛ);
МАКС (время в секундах);
НАГР.ПОРОГ (нагрузка в Тс, которая формирует диапазон нагрузок для определения системой отсутствия колонны в скважине);
СИРЕНА (срабатывает при достижении установленного параметра МАКС (время в сек.)).

Условия начала отсчета времени:

Нагрузка > «НАГР.ПОРОГ» + Отсутствие перемещения талевого блока + Отсутствие давления

Условия сброса отсчета (сброс на «0»):

Наличие давления > 15 кгс/см2

или

Перемещение ТБ + Нагрузка > «НАГР.ПОРОГ»

Условия прекращения отсчета времени:

Отсчет времени отключается, когда происходит перемещение ТБ в диапазоне нагрузки от 65%НАГР.ПОРОГА до НАГР.ПОРОГА.

На дисплее модуля управления в строке «ВРЕМЯ ИНСР.» появляется надпись «ОТКЛ».

Настройка датчика температуры ОВЕН ПВТ110

Настройка сетевых параметров прибора выполняется вручную с помощью переключателей, расположенных на плате электронного блока.

Для доступа к переключателям необходимо открутить четыре винта крепления крышки и снять её (см. рисунок 1).

С помощью переключателей можно настроить следующие параметры:

скорость обмена (по умолчанию, 9,6 кбод). Для выбора требуемой скорости необходимо совместить указатель стрелки на поворотном переключателе со значением, указанным на плате. Для корректной работы датчика температуры с системой ДЭЛ-150 необходимо установить скорость обмена в положение 57,6 кбод.

сетевой адрес (по умолчанию, 16). Значение адреса задаётся двумя переключателями. На верхнем выставляются десятки адреса, на нижнем – единицы. Таким образом можно выставить адрес от 00 до 99. Для определения в системе ДЭЛ-150 датчика с параметром «ТЕМПЕРАТУРА» необходимо выставить 23 адрес на датчике ОВЕН ПВТ110.

контроль четности (по умолчанию, отсутствует). Настраивается переключателями 1 и 2.

Положение переключателей приведено в таблице:

Контроль чётности	Перекл. 1	Перекл. 2
Выключено	Выкл.	Выкл.
Четно	Выкл.	Вкл
Нечетно	Вкл.	Вкл.

Примечание

Нижнее положение переключателя – выкл, верхнее положение – вкл.

количество стоп-бит (по умолчанию – 1 бит). Настраивается переключателем 3.

Положение переключателя приведено в таблице:

Количество стоп-бит	Перекл. 3
1 бит	Вкл.
2 бита	Выкл.

Рисунок 1.

Конструкция прибора

1- электронный блок; 2 – зонд; 3 – корпус; 4 – крышка; 5 – кабельный ввод; 6 – клеммная колодка; 7 – светодиод; 8 – переключатели.

Добавление камеры системы В3

Подключение и настройка роутера видеорегистратора.

Сетевой кабель подключить в LAN-4.
На роутере, установленном в регистраторе, необходимо острым предметом зажать кнопку Reset. Она расположена рядом с питающим кабелем, возле порта WAN. После нажатия кнопки отключите и вновь подключите питание.
Не отпуская кнопки, откройте в браузере IP‑адрес 192.168.1.1 и удерживайте кнопку до
появления окна с выбором файла.
Далее выберите файл прошивки. Его название: 826-T_826-WD_pppd_V1.2_20180411_UPGRADE.
После успешной загрузки прошивки появится таймер на 99 секунд — дождитесь его окончания.
По завершении таймера обновите страницу и войдите в меню авторизации.

Логин: root
Пароль: admin
Теперь необходимо загрузить конфигурацию роутера. Перейдите на вкладку
System → Backup/Flash Firmware и укажите путь к архиву:
backup-PLA-VIDEO-xxx-10-709-2019-06-10.tar.gz

После загрузки конфигурации роутер получит привычные IP‑адреса. Перейдите по адресу:
192.168.7.10:8080
Для авторизации используйте:

Логин: root
Пароль: plarouteradmin

Скачать архив

Инструкция по работе и настройке датчика MGT АПДУ-1 в системе ДЭЛ-150

Для работы датчика MGT АПДУ-1 в системе СКПБ ДЭЛ-150 необходимо:

Блок сбора и передачи информации стационарный (БСПС) MGT подключить к ПК через кабель (в комплекте поставки).

Используя программу MGT BSPS Config которую можно скачать на сайте Магматек произвести настройку параметров датчика:

Выбрать нужный порт подключения (COM);
Подключиться на скорости и адресом, который выставлен по умолчанию;
После подключения выставить адрес устройства: 210;
Скорость подключения устанавливаем: 57600;
Обязательно выставить номер скважины: 0;
Записать изменения;
Проверить подключение к датчику использую вновь установленные параметры.

Номер скважины «0» выставляется для использования режима автоматического замера уровня.

Для дальнейшей работы необходимо выполнить подключение блока БПСП к устройству ДЭЛ с использованием специального кабеля. В случае отсутствия данного кабеля в комплекте поставки, допускается его самостоятельное изготовление. Ниже представлена схема распайки контактов кабеля, предназначенного для передачи данных в МУ.

⇧ Выдержка и руководства по эксплуатации датчика⇧

После подключения БПСП к МУ подать питание и дождаться запуска системы;
Для осуществления замера с датчика АПДУ-1 необходимо на клавиатуре МУ нажать комбинацию клавиш + (датчик начнет производить замер);
При появлении надписи «ОЖИДАНИЕ ПРИБОРА»… Датчик может быть в режиме сна и требует активации для начала замера.

Включите и разблокируйте смартфон.
Запустите программу «MGT»
Поднесите смартфон задней частью к лицевой части корпуса датчика. Дождитесь звукового сигнала, подтверждающего подключение датчика. Используемая в смартфоне NFC технология позволит «разбудить» датчик, после чего он автоматически выполнит подключение к смартфону по каналу Bluetooth.

После активации датчик выйдет из сна и произведет замер. Если этого не произошло требуется повторно запустить процесс нажав на клавиши + .
С версии прошивки МУ ДЭЛ-150 11.38 (12.38) появилась функция автоматического запуска измерений датчика MGT АПДУ-1.

Чтобы функция работала, в системе обязательно должен быть установлен датчик нагрузки ДН-130, с параметром «НАГРУЗКА НА КРЮК».

Условия работы системы MGT АПДУ-1 по нагрузке на датчике ДН-130:

Когда вы включаете устройство МУ-ДЭЛ 150, система MGT АПДУ-1 начинает работать следующим образом:

Первый замер производится после включения модуля управления МУ-150 или в процессе работы при отсутствии нагрузки на датчике ДН-130 более 2 минут;
Последующие замеры, если нагрузка на датчике ДН-130 остается нулевой, MGT АПДУ-1 будет проводить каждые 10 минут.
При появлении нагрузки выше 200 кг замеры прекращаются до следующего.

Информация об измерении в автоматическом режиме в программе «Контроль бурения и ремонта скважин» отображается в виде графика .

В ручном режиме для проведения замера требуется нажать комбинацию клавиш:

+ .

Информация об измерении в ручном режиме в программе «Контроль бурения и ремонта скважин» отображается в сообщения.

В версии программного обеспечения для ДЭЛ-150 – 11.42 и 12.42 – реализован расширенный функционал, обеспечивающий улучшенное взаимодействие с эхолотами. В частности, была проведена оптимизация протоколов для интеграции с оборудованием от МАГМАТЭК, СИАМ и других производителей.

В настройках МУ ДЭЛ-150 добавлен новый параметр СТАТ. УРОВЕНЬ.

Он предназначен для более точной настройки работы эхолота путем задания временных интервалов.

Ниже приведен рисунок с разъяснением работы алгоритма интервалов.

Меню модуля управления версия ПО 11.38 (12.38)

Дерево меню ДЭЛ-150

[0]-уровень доступа 0
[1]-уровень доступа 1
[2]-уровень доступа 2
[3]-уровень доступа 3

ПАРАМЕТРЫ ПРИВЯЗКИ
- СКВАЖИНА—*********[1]
- КУСТ——*********[1]
- МЕСТОРОЖД-*********[1]
- БРИГАДА—*********[2]
- ЦЕХ——-*********[2]
- СПУ——-*********(№ спускоподъемной установки)[2]
- РАСШИРЕННЫЕ
  - ВЫСОТА_СПУ,(м)—00.0[2]
  - МАКС_НАГР.(Тс)—000.0[2]
РАБОЧИЕ ПАРАМЕТРЫ
- НАГР.КРЮК, Тс
  - МАКС———000.000[2]
  - КОЭФФ———00.00[2]
  - ВЕС ТАЛИ—-000.000[1]
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - НАСТРОЙКИ AOUT
    - MИН 2———00.000[2]
    - MАКС 2———00.000[2]
  - ДИАМЕТРА КАНАТА[2]
  - ДАТЧИК ВЫХ.4-20 мА
    - НОМИНАЛ,Тс——00.000[2]
  - МАКС2———‘—-‘[2]
  - MИН2———-‘—-‘[2]
  - ДАТЧИК УРОВ——ВКЛ[0]
- НАГР.ДОЛОТО,Тс
  - МАКС———000.000[2]
- ПЖ ВХ.ДАВЛ,аТ
  - МАКС———0000.0[2]
  - УСТ.НУЛЯ——000.0[1]
  - ЕД.ИЗМЕРЕНИ——аТ(МПа, psi, Бар, аТ)[2]
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - НАСТРОЙКИ AOUT
    - MИН———-00.000[2]
    - MАКС———00.000[2]
- КЛЮЧИ БУРОВЫЕ
  - КЛЮЧ МОМЕНТ,кН*м
    - МАКС———00.000[2]
    - КОЭФФ——000.0000[2]
    - УСТ.НУЛЯ——0.0000[1]
    - ЕД.ИЗМЕРЕНИ(кН*м, Тс*м, bf*ft)[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - НАСТРОЙКИ AOUT
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ДИАМЕТР КАНАТА[1]
  - МК НАГРУЗКА,Тс
    - МАКС———0000.0[2]
    - УСТ.НУЛЯ——000.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - МОМЕНТ НА КЛЮЧЕ АКБ
    - МАКС———00.000[2]
    - КОЭФФ——-1.00000[2]
    - УСТ.НУЛЯ——00.000[1]
    - ЕД.ИЗМЕРЕНИ—-кН*м(Тс*м, bf*ft)[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - МОМЕНТ НА КЛЮЧЕ 2, кН*м, Тс*м, bf*ft
    - МАКС———00.000[2]
    - КОЭФФ——-1.00000[2]
    - УСТ.НУЛЯ——00.000[1]
    - ЕД.ИЗМЕРЕНИ—-кН*м(Тс*м, bf*ft)[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - НАСТРОЙКИ AOUT
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ДИАМЕТР КАНАТА[1]
  - МОМЕНТ НА КЛЮЧЕ 3, кН*м, Тс*м, bf*ft
    - МАКС———00.000[2]
    - КОЭФФ——-1.00000[2]
    - УСТ.НУЛЯ——00.000[1]
    - ЕД.ИЗМЕРЕНИ—-кН*м(Тс*м, bf*ft)[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - НАСТРОЙКИ AOUT
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ДИАМЕТР КАНАТА[1]
- КЛЮЧИ ГИДРАВЛ.
  - ГК МОМЕНТ(Д), кН*м
    - МАКС———00.000[2]
    - КОЭФФ——-1.00000[2]
    - КОЭФФ2——1.00000[2]
    - УСТ.НУЛЯ——00.000[1]
    - ЕД.ИЗМЕРЕНИ—-кН*м(Тс*м, bf*ft)[2]
    - МАКС2———00.000[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - НАСТРОЙКИ AOUT
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ГК ДАВЛЕНИЕ,аТ
    - МАКС———0000.0[2]
    - УСТ.НУЛЯ——000.0[1]
    - ЕД.ИЗМЕРЕНИ——аТ(МПа, psi, Бар, аТ)[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - НАСТРОЙКИ AOUT
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ГК ОБОРОТЫ,об/мин
    - MАКС———«—-«[2]
    - КОЭФФ——-1.00000[2]
  - ГК НАРАБОТКА,Ч
    - РЕЖИМ———-ОТКЛ(ВКЛ)[2]
    - ПОРОГ 1———10.0[2]
    - ЗНАЧЕНИЕ——000000[1]
    - S/N[1]
  - ГК(2)МОМЕНТ(Д),кН*м
    - МАКС———00.000[2]
    - КОЭФФ——-1.00000[2]
    - КОЭФФ2——1.00000[2]
    - УСТ.НУЛЯ——00.000[1]
    - ЕД.ИЗМЕРЕНИ—-кН*м(Тс*м, bf*ft)[2]
    - МАКС2———00.000[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - НАСТРОЙКИ AOUT
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ГК(2)ДАВЛЕНИЕ, аТ
    - МАКС———0000.0[2]
    - УСТ.НУЛЯ——000.0[1]
    - ЕД.ИЗМЕРЕНИ——аТ(МПа, psi, Бар, аТ)[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - НАСТРОЙКИ AOUT
      - MИН———-00.000[2]
      - MАКС———00.000[2]
- РОТОР МОМЕНТ, кН*м
  - МАКС———00.000[2]
  - МИН———-«—-«[2]
  - УСТ.НУЛЯ——000.0[1]
  - КОЭФФ——-1.00000[2]
  - ИНВЕР.ЗНАЧ——ОТКЛ[2]
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - НАСТРОЙКИ AOUT
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - MАКС———00.000[2]
  - ЕД.ИЗМЕРЕНИ—-кН*м(Тс*м, bf*ft)[2]
- РОТОР ОБОРОТЫ, об/мин
  - МАКС——-000000[2]
  - МИН———«—-«[2]
  - КОЭФФ—-000.0000[2]
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - НАСТРОЙКИ AOUT
    - MИН———-00.000[2]
    - MАКС———00.000[2]
- СВП(Силовой Верхний Привод)
  - СВП МОМЕНТ, кН*м
    - МАКС——-000000[2]
    - МИН———«—-«[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - СВП ОБОРОТЫ, об/мин
    - МАКС——-000000[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ЕД.ИЗМЕРЕНИ—-кН*м(Тс*м, bf*ft)[2]
- СКОРОСТЬ СПУСКА, м/c
  - МАКС—— 0003.0[2]
  - МИН——- -003.0[2]
  - КАЛИБРОВКА(Enter по двум точкам)[1]
    - УСТ.НУЛЯ[1]
    - УСТ.ВЕРХНЕЙ ТОЧКИ[1]
  - (КАЛИБРОВКА)(Shift+Enter по шести точкам)[1]
    - 0. УСТ.НУЛЯ
    - 1. ——— —-
    - 2. ——— —-
    - 3. ——— —-
    - 4. ——— —-
    - 5. ——— —-
  - КОЭФФ———1.0000[2]
  - НАГР.ПОРОГ—-000.0[2]
  - БЛОКИРОВКА——ОТКЛ(ВКЛ)[2]
- ПОЛОЖЕНИЕ ТБ, м
  - МАКС———00.0(м)[2]
  - МИН———00.0(м)[2]
  - МАКС2——«—-«(м)[2]
  - МИН2——«—-«(м)[2]
  - ОБНУЛЕНИЕ—ОТКЛ[1]
  - СМЕЩЕНИЕ—0000.0[1]
  - НАПРАВ.ВРАЩ.[2]
- ГЛУБИН.ЗАБОЯ,М
  - РЕЖИМ———-ОТКЛ[2]
  - ГЛУБ.ЗАБОЯ—0000.0[1]
  - ДАВЛ.ПОРОГ.аТ—00.0[2]
  - W.FILTER N——-00[2]
  - ИНСТ.ПОРОГ1,Тс-00.0[2]
  - ИНСТ.ПОРОГ2,Тс-00.0[2]
  - ДЛИНА ТРУБЫ,М-00.00[1]
- ПОЛОЖ.ДОЛОТА,М
  - РЕЖИМ————ВКЛ[2]
  - НАГР.ПОРОГ,Тс—0.00[1]
  - КОРРЕКТИРОВК-0000.0[1]
- НАСОСЫ РАСХ
  - НАСОС РАСХ1,Л/С
    - МАКС———«—-«[1]
    - КОЭФФ——01.00000[1]
    - ЕД.ИЗМЕРЕНИ——Л/С[1]
    - ПАРАМЕТРЫ НАСОСА[1]
      - ДИАМ.ПОРШНЯ,ММ—«—-«
      - ХОД ПОРШНЯ,ММ—«—-«
      - ДИАМ.ШТОКА,ММ—«—-«
      - К—————«—-«
  - НАСОС ХОДЫ1,ХОД/МИН
    - КОЭФФ——00.00000[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - НАСОС РАСХ2,Л/С
    - МАКС———«—-«[1]
    - КОЭФФ——01.00000[1]
    - ЕД.ИЗМЕРЕНИ——Л/С[1]
    - ПАРАМЕТРЫ НАСОСА[1]
      - ДИАМ.ПОРШНЯ,ММ—«—-«
      - ХОД ПОРШНЯ,ММ—«—-«
      - ДИАМ.ШТОКА,ММ—«—-«
      - К—————«—-«
  - НАСОС ХОДЫ2,ХОД/МИН
    - КОЭФФ——00.00000[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - НАСОС РАСХ3,Л/С
    - МАКС———«—-«[1]
    - КОЭФФ——01.00000[1]
    - ЕД.ИЗМЕРЕНИ——Л/С[1]
    - ПАРАМЕТРЫ НАСОСА[1]
      - ДИАМ.ПОРШНЯ,ММ—«—-«
      - ХОД ПОРШНЯ,ММ—«—-«
      - ДИАМ.ШТОКА,ММ—«—-«
      - К—————«—-«
  - НАСОС ХОДЫ3,ХОД/МИН
    - КОЭФФ——00.00000[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - НАСОС РАСХ4,Л/С
    - МАКС———«—-«[1]
    - КОЭФФ——01.00000[1]
    - ЕД.ИЗМЕРЕНИ——Л/С[1]
    - ПАРАМЕТРЫ НАСОСА[1]
      - ДИАМ.ПОРШНЯ,ММ—«—-«
      - ХОД ПОРШНЯ,ММ—«—-«
      - ДИАМ.ШТОКА,ММ—«—-«
      - К—————«—-«
  - НАСОС ХОДЫ4,ХОД/МИН
    - КОЭФФ——00.00000[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
- РАСХОД НА ВХ
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
- ПЖ ВЫХОД,%
  - 0%———-0000.0[1]
  - 100%———0000.0[1]
- ПЖ УРОВНИ
  - ПЖ. УРОВ.1
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.2
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.3
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.4
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.5
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.6
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.7
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.8
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]/li>
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.9
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.10
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.11
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.12
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.13
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.14
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.15
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.16
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.17
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.18
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.19
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.20
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.21
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.22
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.23
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.24
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ.УРОВ.СУМ
    - MАКС——-00.00[1]
    - МИН——-«—-«[1]
    - СИРЕНА——ОТКЛ[1]
    - УРОВНИ+/- [1]
      - — ПЖ УРОВ.1
      - — ПЖ УРОВ.2
      - — ПЖ УРОВ.3
      - — ПЖ УРОВ.4
      - — ПЖ УРОВ.5
      - — ПЖ УРОВ.6
      - — ПЖ УРОВ.7
      - — ПЖ УРОВ.8
      - — ПЖ УРОВ.9
      - — ПЖ УРОВ.10
      - — ПЖ УРОВ.11
      - — ПЖ УРОВ.12
      - — ПЖ УРОВ.13
      - — ПЖ УРОВ.14
      - — ПЖ УРОВ.15
      - — ПЖ УРОВ.16
      - — ПЖ УРОВ.17
      - — ПЖ УРОВ.18
      - — ПЖ УРОВ.19
      - — ПЖ УРОВ.20
      - — ПЖ УРОВ.21
      - — ПЖ УРОВ.22
      - — ПЖ УРОВ.23
      - — ПЖ УРОВ.24
  - ПЖ.УРОВ.СУМ2
    - MАКС——-00.00[1]
    - МИН——-«—-«[1]
    - СИРЕНА——ОТКЛ[1]
    - УРОВНИ+/- [1]
      - — ПЖ УРОВ.1
      - — ПЖ УРОВ.2
      - — ПЖ УРОВ.3
      - — ПЖ УРОВ.4
      - — ПЖ УРОВ.5
      - — ПЖ УРОВ.6
      - — ПЖ УРОВ.7
      - — ПЖ УРОВ.8
      - — ПЖ УРОВ.9
      - — ПЖ УРОВ.10
      - — ПЖ УРОВ.11
      - — ПЖ УРОВ.12
      - — ПЖ УРОВ.13
      - — ПЖ УРОВ.14
      - — ПЖ УРОВ.15
      - — ПЖ УРОВ.16
      - — ПЖ УРОВ.17
      - — ПЖ УРОВ.18
      - — ПЖ УРОВ.19
      - — ПЖ УРОВ.20
      - — ПЖ УРОВ.21
      - — ПЖ УРОВ.22
      - — ПЖ УРОВ.23
      - — ПЖ УРОВ.24
- ГАЗЫ
  - ГАЗ-1, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-2, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-3, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-4, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-5, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-6, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-7, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-8, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-9, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-10, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-11, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-12, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-13, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-14, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-15, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-16, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-17, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-18, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-19, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-20, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-21, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-22, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-23, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-24, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
- ПЛОТНОСТЬ ПЖ
  - ПЛОТНОСТЬ ПЖ, гр/см3
    - КОРРЕКТИРОВК[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЛОТНОСТЬ ПЖ2, гр/см3
    - КОРРЕКТИРОВК[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЛОТНОСТЬ ПЖ3, гр/см3
    - КОРРЕКТИРОВК[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЛОТНОСТЬ ПЖ4, гр/см3
    - КОРРЕКТИРОВК[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЛОТНОСТЬ ПЖ5, гр/см3
    - КОРРЕКТИРОВК[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЛОТНОСТЬ ПЖ6, гр/см3
    - КОРРЕКТИРОВК[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЛОТНОСТЬ ПЖ7, гр/см3
    - КОРРЕКТИРОВК[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЛОТНОСТЬ ПЖ8, гр/см3
    - КОРРЕКТИРОВК[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
- НАГР.КРЮК 2
  - МАКС———000.000[2]
  - КОЭФФ———00.00[2]
  - ВЕС ТАЛИ—-000.000[1]
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - НАСТРОЙКИ AOUT
    - MИН 2———00.000[2]
    - MАКС 2———00.000[2]
  - ДИАМЕТРА КАНАТА[2]
  - ДАТЧИК ВЫХ.4-20 мА
    - НОМИНАЛ,Тс——00.000[2]
  - МАКС2———‘—-‘[2]
  - MИН2———-‘—-‘[2]
- ПЖ ВХ.ДАВЛ 2
  - МАКС———0000.0[2]
  - УСТ.НУЛЯ——000.0[1]
  - ЕД.ИЗМЕРЕНИ——аТ(МПа, psi, Бар, аТ)[2]
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - НАСТРОЙКИ AOUT
    - MИН———-00.000[2]
    - MАКС———00.000[2]
- ПЖ ВХ.ДАВЛ 3
  - МАКС———0000.0[2]
  - УСТ.НУЛЯ——000.0[1]
  - ЕД.ИЗМЕРЕНИ——аТ(МПа, psi, Бар, аТ)[2]
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - НАСТРОЙКИ AOUT
    - MИН———-00.000[2]
    - MАКС———00.000[2]
- ПЖ ВХ.ДАВЛ 4
  - МАКС———0000.0[2]
  - УСТ.НУЛЯ——000.0[1]
  - ЕД.ИЗМЕРЕНИ——аТ(МПа, psi, Бар, аТ)[2]
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - НАСТРОЙКИ AOUT
    - MИН———-00.000[2]
    - MАКС———00.000[2]
- КАНАТ НАРАБ.,Тс*км
  - РЕЖИМ———-ОТКЛ[2]
  - ЗНАЧЕНИЕ——000000[1]
  - S/N——-000000000[1]
  - МАХ———-«—-«[1]
- ПРЕВЕНТ.ДАВЛ.,аТ[0]
  - МАКС——-0000.0
  - УСТ.НУЛЯ—-000.0
  - НАСТРОЙКИ AIN
    - MИН———-00.000
    - MАКС———00.000
- УНКСИ СОПР,МОМ[0]
  - МИН————0.000
  - S/N————00000
- СКР[0]
  - СКР РАСХОД
  - СКР ПЛОТНОСТЬ
  - СКР ДАВЛЕНИЕ
    - УСТ.НУЛЯ—-000.0
    - НАСТРОЙКИ AIN
      - MИН———-00.000
      - MАКС———00.000
- КОЛТЮБИНГ
  - ПОДАЧА
    - МАКС——-00.000[2]
    - КОЭФФ—-000.0000[2]
    - УСТ.НУЛЯ—00.000[1]
  - ИЗВЛЕЧЕНИЕ
    - МАКС——-00.000[2]
    - КОЭФФ—-000.0000[2]
    - УСТ.НУЛЯ—00.000[1]
- ИНКЛИНОМЕТРЫ
  - ИНКЛИНОМЕТР СПУ
    - СМЕЩЕНИЕ МАКС—«—«[2]
    - ТАНГАЖ МАКС——«—«[2]
    - КРЕН МАКС——-«—«[2]
    - УСТ.НУЛЯ———-000[1]
  - ИНКЛИНОМЕТР 1
    - ТАНГАЖ МАКС——«—«[2]
    - КРЕН МАКС——-«—«[2]
    - УСТ.НУЛЯ———-000[1]
  - ИНКЛИНОМЕТР 2
    - ТАНГАЖ МАКС——«—«[2]
    - КРЕН МАКС——-«—«[2]
    - УСТ.НУЛЯ———-000[1]
- НАГРУЗКА НА ОТТЯЖКАХ
  - ОТТЯЖКА 1, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 2, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 3, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 4, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 5, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 6, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 7, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 8, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 9, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 10, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 11, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 12, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
- СКОРОСТЬ ВЕТРА
  - СКОР ВЕТРА, М/С
    - РЕЖИМ———-ОТКЛ[2]
    - МАКС———0000.0[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - СР.СК.ВЕТРА, М/С
    - РЕЖИМ———-ОТКЛ[2]
    - МАКС———0000.0[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПОРЫВ ВЕТРА, М/С
    - РЕЖИМ———-ОТКЛ[2]
    - МАКС———0000.0[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
- ТЕМПЕРАТУРА
  - ПЖ.ВХОД.ТЕМП
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
    - МАКС 2——-«—-«[2]
    - МИН 2———«—-«[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЖ.ВХОД.ТЕМП2
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
    - МАКС 2——-«—-«[2]
    - МИН 2———«—-«[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЖ.ВХОД.ТЕМП 3
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
    - МАКС 2——-«—-«[2]
    - МИН 2———«—-«[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЖ.ВХОД.ТЕМП 4
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
    - МАКС 2——-«—-«[2]
    - МИН 2———«—-«[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЖ.ВХОД.ТЕМП 5
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
    - МАКС 2——-«—-«[2]
    - МИН 2———«—-«[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЖ.ВЫХ.ТЕМП
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
    - МАКС 2——-«—-«[2]
    - МИН 2———«—-«[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
- СПУСК КОЛОННЫ[0]
  - СПУСК КОЛОННЫ
    РЕЖИМ————0ТКЛ/ЗАВЕРШЕН/ПРИОСТАНОВЛЕН/СПУСК
  - ВЕДОМОСТЬ ТРУБ
  - НОМЕР ТРУБЫ——005
  - КОЛОНА——-0000.0
  - НАГР.ПОРОГ,Тс—0,00
- ВЕРНЬЕР[0]
  - МАКС———«—-«
  - МИН———-«—-«
- СПАЙДЕР СОСТ.
  - ИНВЕР.ЗНАЧ—-ОТКЛ[2]
- СПАЙДЕР ДАВЛ.,аТ
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
- ВРЕМЯ ИНСТР.,МИН
  - РЕЖИМ———-ОТКЛ[2]
  - MАКС————-10[2]
  - НАГР.ПОРОГ—-000.0[2]
  - СИРЕНА———ОТКЛ[2]
- ПОДЪЕМ СТОЛА
  - ИНВЕР.ЗНАЧ.—-ОТКЛ[2]
- ЦИФРОВОЙ ВХОД-1
  - ИНВЕР.ЗНАЧ—-ОТКЛ[2]
- ЦИФРОВОЙ ВХОД-2
  - ИНВЕР.ЗНАЧ—-ОТКЛ[2]
- ЦИФРОВОЙ ВХОД-3
  - ИНВЕР.ЗНАЧ—-ОТКЛ[2]
- ЦИФРОВОЙ ВХОД-4
  - ИНВЕР.ЗНАЧ—-ОТКЛ[2]
КОПИРОВАНИЕ АРХИВА[0]
- 2 СУТОК
- НЕДЕЛЯ
- МЕСЯЦ
- ВСЕ
ПОДКЛЮЧЕННЫЕ УСТРОЙСТВА[0]
- ДАТЧИКИ
  - список устройств с адресами
- ИНДИКАТОРЫ
  - список устройств с адресами(Shift+Enter)
    - K1: РЕЖИМ 1-6(по выбору)[0]
    - K2: РЕЖИМ 1-6(по выбору)[0]
    - K3: РЕЖИМ 1-6(по выбору)[0]
- БЛОКИРОВКИ
  - СОСТОЯНИЕ БЛОКИРОВОК
  - список устройств с адресами
СОСТОЯНИЕ СИСТЕМЫ[0]
- ВРЕМЯ РАБОТЫ-000:00
- ТЕМПЕРАТУРА——00
- ВНЕШН.НАКОП.—ПОДКЛ
- СОСТОЯНИЕ GPRS
  - ОПЕРАТОР[2]
  - УРОВЕНЬ СИГНАЛА—00
  - GSM STATUS———N
  - GPRS STATUS——-N
  - СОЕДИНЕН.1″——-«
  - СОЕДИНЕН.2″——-«
  - СОЕДИНЕН.3″——-«
  - I 12345678987654321
- СОСТОЯНИЕ ETHERNET
  - 1._________»——-«
  - 2._________»——-«
  - 3._________»——-«
  - 4._________»——-«
  - 5._________»——-«
  - 6._________»——-«
СИСТЕМНЫЕ ПАРАМЕТРЫ
- ДАТА/ВРЕМЯ
  - 00:00:00 0000/00/00[2]
  - TIME ZONE——UTC+3[2]
  - TIME SYNС E-СОЕДИН1[2]
- НАСТРОЙКИ GPRS
  - GPRS————ВКЛ[2]
  - СОЕДИНЕНИЯ
    - СЕРВЕР 1———ВКЛ[2]
    - ADDR1—000.000.000.000[2]
      - ADDR1
        000.000.000.000:17999
    - СЕРВЕР 2——-ОТКЛ[2]
    - ADDR2—000.000.000.000[2]
      - ADDR2
        000.000.000.000:17999
    - СЕРВЕР 3——-ОТКЛ[2]
    - ADDR3—000.000.000.000[2]
      - ADDR3
        000.000.000.000:17999
    - TIME SYN——-«—-«[2]
  - ПРИОРИТЕТ SIM——1[2]
  - APN1 NAME m2m.пример.ru[2]
    - APN1 NAME
      m2m.пример.ru
  - APN1 USER[2]
    - APN1 USER
      пример
  - APN1 PASS[2]
    - APN1 PASS
      пример
  - APN2 NAME m2m.пример.ru[2]
    - APN2 NAME
      m2m.пример.ru
  - APN2 USER[2]
    - APN2 USER
      пример
  - APN2 PASS[2]
    - APN2 PASS
      пример
- НАСТРОЙКИ ETHERNET
  - СОЕДИНЕНИЯ
    - 1.PLA/OUT—-«——-«[2]
      - СОЕДИНЕНИЕ 1
        ПРОТОКОЛ—PLAPROTO/MBUMASH/MBSLAVE
        ТИП—ИСХОДЯЩЕЕ TCP/ВХОДЯЩЕЕ TCP/ОТКЛ
        АДРЕС-000.000.000.000:17999
        TIME SYNC——ОТКЛ
    - 2.PLA/IN——«——-«[2]
      - СОЕДИНЕНИЕ 2
        ПРОТОКОЛ—PLAPROTO/MBUMASH/MBSLAVE
        ТИП—-ВХОДЯЩЕЕ TCP/ИСХОДЯЩЕЕ TCP/ОТКЛ
        ПОРТ———-17999
        TIME SYNC——ОТКЛ
    - 3.MBS/IN——«——-«[2]
      - СОЕДИНЕНИЕ 3
        ПРОТОКОЛ—MBSLAVE/PLAPROTO/MBUMASH
        ТИП—ВХОДЯЩЕЕ TCP/ИСХОДЯЩЕЕ TCP/ОТКЛ
        ПОРТ———-4002
        TIME SYNC——ОТКЛ
    - 4.MBU/OFF—-«——-«[2]
      - СОЕДИНЕНИЕ 4
        ПРОТОКОЛ—MBUMASH/MBSLAVE/PLAPROTO
        ТИП—ОТКЛ/ВХОДЯЩЕЕ TCP/ИСХОДЯЩЕЕ TCP
        АДРЕС-000.000.000.000:502
        TIME SYNC——ОТКЛ
    - 5.MBU/OUT—-«——-«[2]
      - СОЕДИНЕНИЕ 5
        ПРОТОКОЛ—MBUMASH/PLAPROTO/MBSLAVE
        ТИП—ИСХОДЯЩЕЕ TCP/ВХОДЯЩЕЕ TCP/ОТКЛ
        АДРЕС-000.000.000.000:502
        TIME SYNC——ОТКЛ
    - 6.PLA/IN——«——-«[2]
      - СОЕДИНЕНИЕ 6
        ПРОТОКОЛ—PLAPROTO/MBUMASH/MBSLAVE
        ТИП—-ВХОДЯЩЕЕ TCP/ИСХОДЯЩЕЕ TCP/ОТКЛ
        ПОРТ———-17999
        TIME SYNC——ОТКЛ
  - IP АДРЕС 000.000.000.000[2]
    - IP АДРЕС
      000.000.000.000
  - МАСКА 000.000.000.000[2]
    - МАСКА
      000.000.000.000
  - ШЛЮЗ 000.000.000.000[2]
    - ШЛЮЗ
      000.000.000.000
- НАСТРОЙКИ PROTO
  - СЕРВИС2—-PLAPROTO/MBUMASH/MBSLAVE[2]
  - MBSLAVEID——-206[2]
  - MBUMASH BTRDR—ABCD/DCAB/CDAB/BADC[2]
- УРОВЕНЬ ДОСТУПА[0]
  - ПИНКОД 1—-«….»[1]
  - ПИНКОД 2—-«….»[2]
  - ПИНКОД 3—-«****»[3]
- ЦВЕТ.ВЫН.ИНД-В—-0/1[1]
- АВТ.БЛОК.КЛАВ.-ОТКЛ[1]
- ЯРКОСТЬ ДИСП.—-15[1]
- УМЕНЬШЕНИЕ ЯРК.-ВКЛ/ВЫКЛ[1]
- ЯЗЫК————-RU[0]
- СЕР.№ МУ——00000
- ВЕРСИЯ ПО——11.38
- ВЕРСИЯ HW———03

Политика конфиденциальности технической поддержки на сайте tp-pla.ru, в чатах, по телефону и в электронной почте.

ИНФОРМАЦИЯ ОБ ОПЕРАТОРЕ ДАННЫХ

Россия, РТ, Набережные Челны, Лермонтова, 53а, служба технической поддержки ООО НПП «Петролайн-А»(«Техподдержка»,»ТП» или «мы»).

Если у вас есть вопросы о политике конфиденциальности «Службы технической поддержки» или вы хотите, чтобы мы обновили предоставленную вами информацию или предпочтения, пожалуйста, свяжитесь с нами: tp@pla.ru.

ОБЩАЯ ИНФОРМАЦИЯ

Вы можете посещать страницы этого веб-сайта и читать размещенную на нем информацию без предоставления каких-либо персональных данных.

Чтобы предоставлять запрашиваемую вами информацию с нашего веб-сайта или с официального сайта ООО НПП «Петролайн-А», сохраняются в анонимной форме некоторые данные в целях предоставления услуг и/или в статистических целях и целях обеспечения безопасности. В этом случае сохраняются общие сведения, например, доменное имя или тип вашего браузера. Эти данные не могут быть использованы нами для вашей идентификации.

Мы не обрабатываем «персональные данные специальных категорий» (сведения о расовой и этнической принадлежности, религиозных или философских убеждениях, сексуальной жизни, сексуальной ориентации, политических предпочтениях, участии в профессиональных союзах, а также сведения о вашем состоянии здоровья, генетические и биометрические данные).

ЧТО ТАКОЕ ВАШИ ПЕРСОНАЛЬНЫЕ ДАННЫЕ

Персональные данные относятся к человеку, который может быть идентифицирован по этим данным. Идентификация может осуществляться только по этой информации или в сочетании с любой другой информацией, находящейся в распоряжении оператора данных.

ЗАЧЕМ МЫ ОБРАБАТЫВАЕМ ВАШИ ПЕРСОНАЛЬНЫЕ ДАННЫЕ

Мы используем ваши персональные данные для следующих целей:

Предоставить вам сервис технической поддержки.
Улучшить качество наших услуг.

КАТЕГОРИИ ПЕРСОНАЛЬНЫХ ДАННЫХ

Мы можем обрабатывать следующие категории ваших данных:

Имя;
Адрес электронной почты;
Статический IP-адрес;
Время и дата обращения по телефону, электронной почте, в запросе и в чате;
Данные о содержании звонка, чата, электронного письма, запроса;
Ваш номер телефона (в случае поддержки по телефону).

Электронная рулетка. (КБРС. Ведомость труб: создание, импорт)

В текущем измерении открыть окно с ведомостью труб

Открыть текущие данные по ведомости

При необходимости очистить нажав на кнопку «удалить все»
Заполнить ведомость труб в таблице Excel (длину труб указывать в мм)
В окне ведомости труб нажать кнопку импорт

Указать на подготовленный csv-файл или txt-файл

После операции импорта нажать кнопку «Записать ведомость..»

Готово.

Инструкция_импорт_ведомости Скачать

Политика обработки персональных данных телеграм бота DEL-150_bot(@test2025techsupport_bot)

ОБЩИЕ ПОЛОЖЕНИЯ1.1 Настоящая Политика направлена на защиту прав и свобод физических лиц,персональные данные которых обрабатывает Администрация Телеграм-бота@test2025techsupport_bot (далее – Оператор).1.2 Политика разработана в соответствии с федеральным законом от 27.07.2006 N 152-ФЗ«О персональных данных» (далее — ФЗ «О персональных данных»).1.3 Политика является общедоступным документом, размещенным в сети “Интернет” поадресу: Политика обработки персональных данных телеграм бота DEL-150_bot(@test2025techsupport_bot) — Сайт технической поддержки.1.4 Контактные […]

» Читать далее

Интеграция с информационными системами + пример «Эра-ремонты»

В серверной части программы реализован автоматический экспорт
данных измерений на внешний веб-сервис (HTTP-сервер). Подробное
описание данной функциональности и структур пакетов данных доступно по
официальному запросу. Также возможна по согласованию реализация
индивидуального обмена данными по измерениям и текущему состоянию
приборов с информационными системами предприятий.
Передача данных измерений осуществляется одновременно через
несколько подключений по протоколу HTTP (HTTPS) методом POST с
типом данных (Content-Type) application/binary. Передаваемые бинарные
пакеты содержат заголовок с идентификаторами измерения (бригада,
скважина, номер прибора и т.д.) и массивом измеренных значений или
событий. По мере того как данные поступают от приборов на сервер
приложения, они будут выгружаться на веб-сервис в автоматическом режиме.

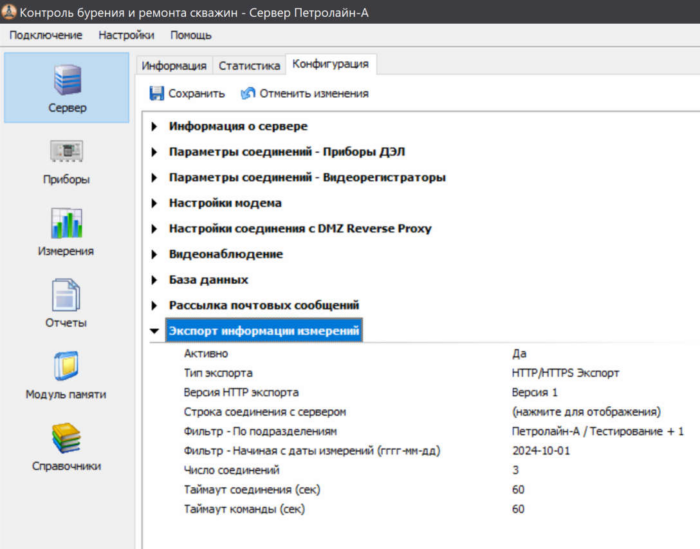

Конфигурация передачи данных

Конфигурация передачи данных измерений на веб-сервис
производится в панели “Сервер” вкладка “Конфигурация” в пункте “Экспорт
информации измерений”.

Тип экспорта необходимо установить в “HTTP/HTTPS Экспорт”. Для
передачи данных в конфигурации необходимо указать строку соединения с
веб-сервисом. Пример такой строки соединения в конфигурации программы:https://userlogin:password@127.0.0.1/delreciever
где 127.0.0.1 соответствует имени или адресу внешнего веб-сервиса
куда будут передаваться измерения, а userlogin и password – имени и паролю
пользователя. Параметры фильтрации выгружаемых на веб-сервис
измерений включают условия по начальной дате измерений и по списку
подразделений предприятия. Число соединений определяет одновременное
число потоков, которые будут выгружать информацию.
Для включения передачи данных измерений на веб-сервис пункт
“Активно” необходимо установить в значение “Да”.

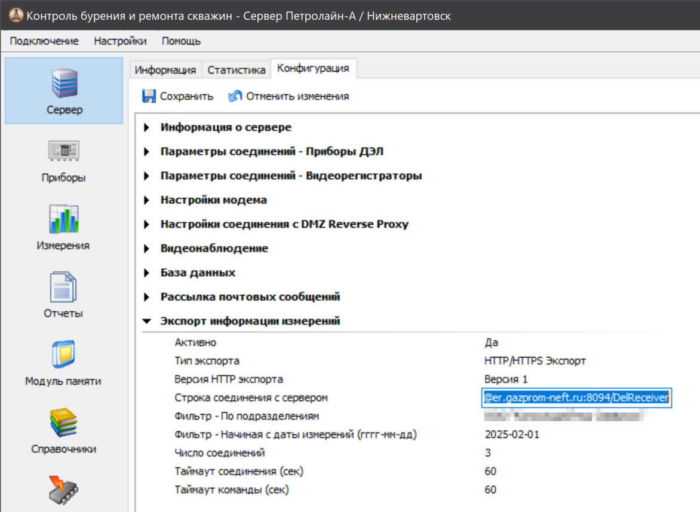

Пример конфигурации передачи данных в ИС ЭРА-Ремонты

Для передачи данных в ЭРА-Ремонты сначала необходимо запросить
в технической поддержке ЭРА-Ремонты логин (userlogin) и пароль (password)
пользователя для передачи данных измерений приборов ДЭЛ в ЭРАРемонты. Далее сформировать с помощью полученных данных строку
соединения и ввести её в конфигурацию экспорта:
https://userlogin:password@er.gazprom-neft.ru:8094/DelReceiver
Тип экспорта необходимо установить в “HTTP/HTTPS Экспорт”.
После указания дополнительных условий фильтрации передаваемых
измерений по начальной их дате и по списку подразделений необходимо
установить пункт “Активно” в значение “Да”.

Внимание! При передаче данных в ИС ЭРА-Ремонты необходимо
чтобы указанные в приборах ДЭЛ номер/код бригады и номер/код бригады в 60
измерениях приборов ДЭЛ состоял только из цифр, без буквенных
обозначений, и не был пустым или незаполненным, а также строго
соответствовал номерам/кодам бригад указанных непосредственно в самой
ИС ЭРА-Ремонты. В противном случае данные измерения приниматься и
отображаться ИС ЭРА-Ремонты не будут.

Отслеживание экспорта измерений

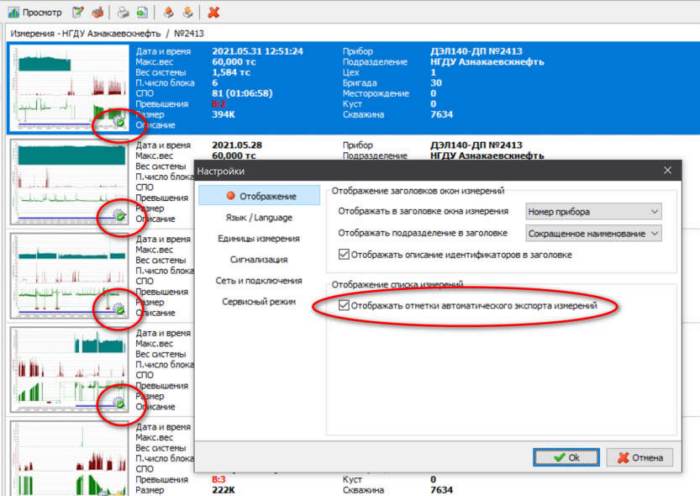

Для отображения статуса выгрузки измерений необходимо в
настройках программы включить опцию “Отображать отметки
автоматического экспорта измерений”.
Возможны три вида отметки об экспорте измерений:
 — Измерение экспортировано;
 — Измерение в процессе экспорта;
 — Ошибка при экспорте измерения.
Отсутствие отметки говорит о том, что экспорт измерения не
производился.

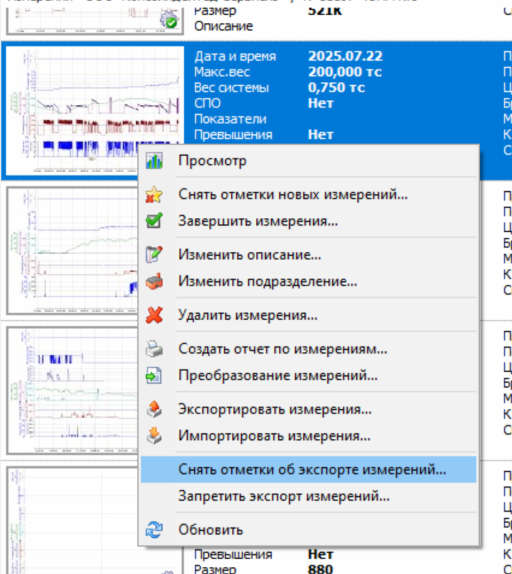

Для повторной постановки измерений на экспорт можно
воспользоваться пунктом контекстного меню “Снять отметки об экспорте
измерений” для выбранных измерений из списка.

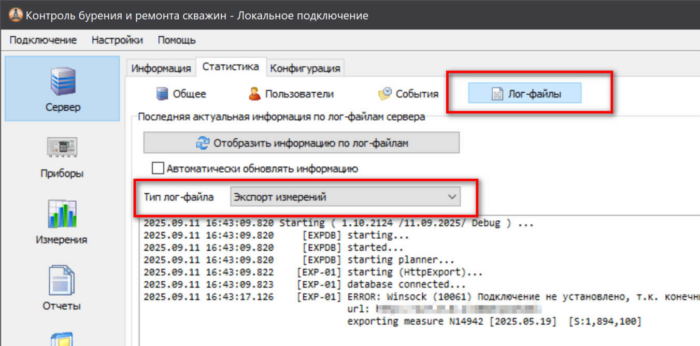

Также пользователь, имеющий права администратора, может
проверить ход экспорта на панели “Сервер” во вкладке “Статистика” раздел
“Лог-файлы”. В логах с типом “Экспорт измерений” будут отображаться
текущий вывод экспорта и возможные последние ошибки.

Меню модуля управления ДЭЛ-150 v.11.36 + уровни доступа

[0]-уровень доступа 0
[1]-уровень доступа 1
[2]-уровень доступа 2
[3]-уровень доступа 3

ПАРАМЕТРЫ ПРИВЯЗКИ
- СКВАЖИНА—*********[1]
- КУСТ——*********[1]
- МЕСТОРОЖД-*********[1]
- БРИГАДА—*********[1]
- ЦЕХ——-*********[1]
- СПУ——-*********(№ спускоподъемной установки)[1]
- РАСШИРЕННЫЕ
  - ВЫСОТА_СПУ,(м)—00.0[2]
  - МАКС_НАГР.(Тс)—000.0[2]
РАБОЧИЕ ПАРАМЕТРЫ
- НАГР.КРЮК, Тс
  - МАКС———000.000[2]
  - КОЭФФ———00.00[2]
  - ВЕС ТАЛИ—-000.000[1]
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - НАСТРОЙКИ AOUT
    - MИН 2———00.000[2]
    - MАКС 2———00.000[2]
  - ДИАМЕТРА КАНАТА[2]
  - ДАТЧИК ВЫХ.4-20 мА
    - НОМИНАЛ,Тс——00.000[2]
  - МАКС2———‘—-‘[2]
  - MИН2———-‘—-‘[2]
  - ДАТЧИК УРОВ——ВКЛ[0]
- НАГР.ДОЛОТО,Тс
  - МАКС———000.000[2]
- ПЖ ВХ.ДАВЛ,аТ
  - МАКС———0000.0[2]
  - УСТ.НУЛЯ——000.0[1]
  - ЕД.ИЗМЕРЕНИ——аТ(МПа, psi, Бар, аТ)[2]
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - НАСТРОЙКИ AOUT
    - MИН———-00.000[2]
    - MАКС———00.000[2]
- КЛЮЧИ БУРОВЫЕ
  - КЛЮЧ МОМЕНТ,кН*м
    - МАКС———00.000[2]
    - КОЭФФ——000.0000[2]
    - УСТ.НУЛЯ——0.0000[1]
    - ЕД.ИЗМЕРЕНИ(кН*м, Тс*м, bf*ft)[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - НАСТРОЙКИ AOUT
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ДИАМЕТР КАНАТА[1]
  - МК НАГРУЗКА,Тс
    - МАКС———0000.0[2]
    - УСТ.НУЛЯ——000.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - МОМЕНТ НА КЛЮЧЕ АКБ
    - МАКС———00.000[2]
    - КОЭФФ——-1.00000[2]
    - УСТ.НУЛЯ——00.000[1]
    - ЕД.ИЗМЕРЕНИ—-кН*м(Тс*м, bf*ft)[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - МОМЕНТ НА КЛЮЧЕ 2, кН*м, Тс*м, bf*ft
    - МАКС———00.000[2]
    - КОЭФФ——-1.00000[2]
    - УСТ.НУЛЯ——00.000[1]
    - ЕД.ИЗМЕРЕНИ—-кН*м(Тс*м, bf*ft)[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - НАСТРОЙКИ AOUT
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ДИАМЕТР КАНАТА[1]
  - МОМЕНТ НА КЛЮЧЕ 3, кН*м, Тс*м, bf*ft
    - МАКС———00.000[2]
    - КОЭФФ——-1.00000[2]
    - УСТ.НУЛЯ——00.000[1]
    - ЕД.ИЗМЕРЕНИ—-кН*м(Тс*м, bf*ft)[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - НАСТРОЙКИ AOUT
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ДИАМЕТР КАНАТА[1]
- КЛЮЧИ ГИДРАВЛ.
  - ГК МОМЕНТ(Д), кН*м
    - МАКС———00.000[2]
    - КОЭФФ——-1.00000[2]
    - КОЭФФ2——1.00000[2]
    - УСТ.НУЛЯ——00.000[1]
    - ЕД.ИЗМЕРЕНИ—-кН*м(Тс*м, bf*ft)[2]
    - МАКС2———00.000[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - НАСТРОЙКИ AOUT
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ГК ДАВЛЕНИЕ,аТ
    - МАКС———0000.0[2]
    - УСТ.НУЛЯ——000.0[1]
    - ЕД.ИЗМЕРЕНИ——аТ(МПа, psi, Бар, аТ)[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - НАСТРОЙКИ AOUT
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ГК ОБОРОТЫ,об/мин
    - MАКС———«—-«[2]
    - КОЭФФ——-1.00000[2]
  - ГК НАРАБОТКА,Ч
    - РЕЖИМ———-ОТКЛ(ВКЛ)[2]
    - ПОРОГ 1———10.0[2]
    - ЗНАЧЕНИЕ——000000[1]
    - S/N[1]
  - ГК(2)МОМЕНТ(Д),кН*м
    - МАКС———00.000[2]
    - КОЭФФ——-1.00000[2]
    - КОЭФФ2——1.00000[2]
    - УСТ.НУЛЯ——00.000[1]
    - ЕД.ИЗМЕРЕНИ—-кН*м(Тс*м, bf*ft)[2]
    - МАКС2———00.000[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - НАСТРОЙКИ AOUT
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ГК(2)ДАВЛЕНИЕ, аТ
    - МАКС———0000.0[2]
    - УСТ.НУЛЯ——000.0[1]
    - ЕД.ИЗМЕРЕНИ——аТ(МПа, psi, Бар, аТ)[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - НАСТРОЙКИ AOUT
      - MИН———-00.000[2]
      - MАКС———00.000[2]
- РОТОР МОМЕНТ, кН*м
  - МАКС———00.000[2]
  - МИН———-«—-«[2]
  - УСТ.НУЛЯ——000.0[1]
  - КОЭФФ——-1.00000[2]
  - ИНВЕР.ЗНАЧ——ОТКЛ[2]
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - НАСТРОЙКИ AOUT
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - MАКС———00.000[2]
  - ЕД.ИЗМЕРЕНИ—-кН*м(Тс*м, bf*ft)[2]
- РОТОР ОБОРОТЫ, об/мин
  - МАКС——-000000[2]
  - МИН———«—-«[2]
  - КОЭФФ—-000.0000[2]
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - НАСТРОЙКИ AOUT
    - MИН———-00.000[2]
    - MАКС———00.000[2]
- СВП(Силовой Верхний Привод)
  - СВП МОМЕНТ, кН*м
    - МАКС——-000000[2]
    - МИН———«—-«[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - СВП ОБОРОТЫ, об/мин
    - МАКС——-000000[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ЕД.ИЗМЕРЕНИ—-кН*м(Тс*м, bf*ft)[2]
- СКОРОСТЬ СПУСКА, м/c
  - МАКС—— 0003.0[2]
  - МИН——- -003.0[2]
  - КАЛИБРОВКА(Enter по двум точкам)[1]
    - УСТ.НУЛЯ[1]
    - УСТ.ВЕРХНЕЙ ТОЧКИ[1]
  - (КАЛИБРОВКА)(Shift+Enter по шести точкам)[1]
    - 0. УСТ.НУЛЯ
    - 1. ——— —-
    - 2. ——— —-
    - 3. ——— —-
    - 4. ——— —-
    - 5. ——— —-
  - КОЭФФ———1.0000[2]
  - НАГР.ПОРОГ—-000.0[2]
  - БЛОКИРОВКА——ОТКЛ(ВКЛ)[2]
- ПОЛОЖЕНИЕ ТБ, м
  - МАКС———00.0(м)[2]
  - МИН———00.0(м)[2]
  - МАКС2——«—-«(м)[2]
  - МИН2——«—-«(м)[2]
  - ОБНУЛЕНИЕ—ОТКЛ[1]
  - СМЕЩЕНИЕ—0000.0[1]
  - НАПРАВ.ВРАЩ.[2]
- ГЛУБИН.ЗАБОЯ,М
  - РЕЖИМ———-ОТКЛ[2]
  - ГЛУБ.ЗАБОЯ—0000.0[1]
  - ДАВЛ.ПОРОГ.аТ—00.0[2]
  - W.FILTER N——-00[2]
  - ИНСТ.ПОРОГ1,Тс-00.0[2]
  - ИНСТ.ПОРОГ2,Тс-00.0[2]
  - ДЛИНА ТРУБЫ,М-00.00[1]
- ПОЛОЖ.ДОЛОТА,М
  - РЕЖИМ————ВКЛ[2]
  - НАГР.ПОРОГ,Тс—0.00[1]
  - КОРРЕКТИРОВК-0000.0[1]
- НАСОСЫ РАСХ
  - НАСОС РАСХ1,Л/С
    - МАКС———«—-«[1]
    - КОЭФФ——01.00000[1]
    - ЕД.ИЗМЕРЕНИ——Л/С[1]
    - ПАРАМЕТРЫ НАСОСА[1]
      - ДИАМ.ПОРШНЯ,ММ—«—-«
      - ХОД ПОРШНЯ,ММ—«—-«
      - ДИАМ.ШТОКА,ММ—«—-«
      - К—————«—-«
  - НАСОС ХОДЫ1,ХОД/МИН
    - КОЭФФ——00.00000[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - НАСОС РАСХ2,Л/С
    - МАКС———«—-«[1]
    - КОЭФФ——01.00000[1]
    - ЕД.ИЗМЕРЕНИ——Л/С[1]
    - ПАРАМЕТРЫ НАСОСА[1]
      - ДИАМ.ПОРШНЯ,ММ—«—-«
      - ХОД ПОРШНЯ,ММ—«—-«
      - ДИАМ.ШТОКА,ММ—«—-«
      - К—————«—-«
  - НАСОС ХОДЫ2,ХОД/МИН
    - КОЭФФ——00.00000[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - НАСОС РАСХ3,Л/С
    - МАКС———«—-«[1]
    - КОЭФФ——01.00000[1]
    - ЕД.ИЗМЕРЕНИ——Л/С[1]
    - ПАРАМЕТРЫ НАСОСА[1]
      - ДИАМ.ПОРШНЯ,ММ—«—-«
      - ХОД ПОРШНЯ,ММ—«—-«
      - ДИАМ.ШТОКА,ММ—«—-«
      - К—————«—-«
  - НАСОС ХОДЫ3,ХОД/МИН
    - КОЭФФ——00.00000[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - НАСОС РАСХ4,Л/С
    - МАКС———«—-«[1]
    - КОЭФФ——01.00000[1]
    - ЕД.ИЗМЕРЕНИ——Л/С[1]
    - ПАРАМЕТРЫ НАСОСА[1]
      - ДИАМ.ПОРШНЯ,ММ—«—-«
      - ХОД ПОРШНЯ,ММ—«—-«
      - ДИАМ.ШТОКА,ММ—«—-«
      - К—————«—-«
  - НАСОС ХОДЫ4,ХОД/МИН
    - КОЭФФ——00.00000[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
- РАСХОД НА ВХ
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
- ПЖ ВЫХОД,%
  - 0%———-0000.0[1]
  - 100%———0000.0[1]
- ПЖ УРОВНИ
  - ПЖ. УРОВ.1
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.2
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.3
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.4
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.5
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.6
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.7
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.8
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]/li>
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.9
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.10
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.11
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.12
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.13
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.14
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.15
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.16
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.17
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.18
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.19
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.20
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.21
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.22
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.23
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ. УРОВ.24
    - MАКС——«—-«[2]
    - МИН——-«—-«[2]
    - MАКС2——«—-«[2]
    - МИН2——«—-«[2]
    - СИРЕНА——ОТКЛ[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ЕМК.—-ПРЯМОУГ (ЕДК-25/РГН-25/V-18/ИНМ-7/ИНМ-6)[2]
    - ВЫС.КРОНШТ,М—00.00[2]
    - ВЫСОТА ЕМК,м—00.00[2]
    - ОБЪЁМ ЕМК,м3—00.00[2]
  - ПЖ.УРОВ.СУМ
    - MАКС——-00.00[1]
    - МИН——-«—-«[1]
    - СИРЕНА——ОТКЛ[1]
    - УРОВНИ+/- [1]
      - — ПЖ УРОВ.1
      - — ПЖ УРОВ.2
      - — ПЖ УРОВ.3
      - — ПЖ УРОВ.4
      - — ПЖ УРОВ.5
      - — ПЖ УРОВ.6
      - — ПЖ УРОВ.7
      - — ПЖ УРОВ.8
      - — ПЖ УРОВ.9
      - — ПЖ УРОВ.10
      - — ПЖ УРОВ.11
      - — ПЖ УРОВ.12
      - — ПЖ УРОВ.13
      - — ПЖ УРОВ.14
      - — ПЖ УРОВ.15
      - — ПЖ УРОВ.16
      - — ПЖ УРОВ.17
      - — ПЖ УРОВ.18
      - — ПЖ УРОВ.19
      - — ПЖ УРОВ.20
      - — ПЖ УРОВ.21
      - — ПЖ УРОВ.22
      - — ПЖ УРОВ.23
      - — ПЖ УРОВ.24
  - ПЖ.УРОВ.СУМ2
    - MАКС——-00.00[1]
    - МИН——-«—-«[1]
    - СИРЕНА——ОТКЛ[1]
    - УРОВНИ+/- [1]
      - — ПЖ УРОВ.1
      - — ПЖ УРОВ.2
      - — ПЖ УРОВ.3
      - — ПЖ УРОВ.4
      - — ПЖ УРОВ.5
      - — ПЖ УРОВ.6
      - — ПЖ УРОВ.7
      - — ПЖ УРОВ.8
      - — ПЖ УРОВ.9
      - — ПЖ УРОВ.10
      - — ПЖ УРОВ.11
      - — ПЖ УРОВ.12
      - — ПЖ УРОВ.13
      - — ПЖ УРОВ.14
      - — ПЖ УРОВ.15
      - — ПЖ УРОВ.16
      - — ПЖ УРОВ.17
      - — ПЖ УРОВ.18
      - — ПЖ УРОВ.19
      - — ПЖ УРОВ.20
      - — ПЖ УРОВ.21
      - — ПЖ УРОВ.22
      - — ПЖ УРОВ.23
      - — ПЖ УРОВ.24
- ГАЗЫ
  - ГАЗ-1, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-2, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-3, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-4, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-5, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-6, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-7, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-8, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-9, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-10, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-11, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-12, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-13, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-14, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-15, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-16, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-17, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-18, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-19, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-20, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-21, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-22, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-23, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
  - ГАЗ-24, %НКПР
    - ПОРОГ 1———0.0[1]
    - ПОРОГ 2———0.0[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
    - ТИП ГАЗА СН4(H2S/C3H8/CO2/O2/CO/ECH)[2]
    - УСТАНОВКА НУЛЯ[1]
- ПЛОТНОСТЬ ПЖ
  - ПЛОТНОСТЬ ПЖ, гр/см3
    - КОРРЕКТИРОВК[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЛОТНОСТЬ ПЖ2, гр/см3
    - КОРРЕКТИРОВК[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЛОТНОСТЬ ПЖ3, гр/см3
    - КОРРЕКТИРОВК[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЛОТНОСТЬ ПЖ4, гр/см3
    - КОРРЕКТИРОВК[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЛОТНОСТЬ ПЖ5, гр/см3
    - КОРРЕКТИРОВК[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЛОТНОСТЬ ПЖ6, гр/см3
    - КОРРЕКТИРОВК[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЛОТНОСТЬ ПЖ7, гр/см3
    - КОРРЕКТИРОВК[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЛОТНОСТЬ ПЖ8, гр/см3
    - КОРРЕКТИРОВК[1]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
- НАГР.КРЮК 2
  - МАКС———000.000[2]
  - КОЭФФ———00.00[2]
  - ВЕС ТАЛИ—-000.000[1]
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - НАСТРОЙКИ AOUT
    - MИН 2———00.000[2]
    - MАКС 2———00.000[2]
  - ДИАМЕТРА КАНАТА[2]
  - ДАТЧИК ВЫХ.4-20 мА
    - НОМИНАЛ,Тс——00.000[2]
  - МАКС2———‘—-‘[2]
  - MИН2———-‘—-‘[2]
- ПЖ ВХ.ДАВЛ 2
  - МАКС———0000.0[2]
  - УСТ.НУЛЯ——000.0[1]
  - ЕД.ИЗМЕРЕНИ——аТ(МПа, psi, Бар, аТ)[2]
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - НАСТРОЙКИ AOUT
    - MИН———-00.000[2]
    - MАКС———00.000[2]
- ПЖ ВХ.ДАВЛ 3
  - МАКС———0000.0[2]
  - УСТ.НУЛЯ——000.0[1]
  - ЕД.ИЗМЕРЕНИ——аТ(МПа, psi, Бар, аТ)[2]
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - НАСТРОЙКИ AOUT
    - MИН———-00.000[2]
    - MАКС———00.000[2]
- ПЖ ВХ.ДАВЛ 4
  - МАКС———0000.0[2]
  - УСТ.НУЛЯ——000.0[1]
  - ЕД.ИЗМЕРЕНИ——аТ(МПа, psi, Бар, аТ)[2]
  - НАСТРОЙКИ AIN
    - MИН———-00.000[2]
    - MАКС———00.000[2]
  - НАСТРОЙКИ AOUT
    - MИН———-00.000[2]
    - MАКС———00.000[2]
- КАНАТ НАРАБ.,Тс*км
  - РЕЖИМ———-ОТКЛ[2]
  - ЗНАЧЕНИЕ——000000[1]
  - S/N——-000000000[1]
  - МАХ———-«—-«[1]
- ПРЕВЕНТ.ДАВЛ.,аТ[0]
  - МАКС——-0000.0
  - УСТ.НУЛЯ—-000.0
  - НАСТРОЙКИ AIN
    - MИН———-00.000
    - MАКС———00.000
- УНКСИ СОПР,МОМ[0]
  - МИН————0.000
  - S/N————00000
- СКР[0]
  - СКР РАСХОД
  - СКР ПЛОТНОСТЬ
  - СКР ДАВЛЕНИЕ
    - УСТ.НУЛЯ—-000.0
    - НАСТРОЙКИ AIN
      - MИН———-00.000
      - MАКС———00.000
- КОЛТЮБИНГ
  - ПОДАЧА
    - МАКС——-00.000[2]
    - КОЭФФ—-000.0000[2]
    - УСТ.НУЛЯ—00.000[1]
  - ИЗВЛЕЧЕНИЕ
    - МАКС——-00.000[2]
    - КОЭФФ—-000.0000[2]
    - УСТ.НУЛЯ—00.000[1]
- ИНКЛИНОМЕТРЫ
  - ИНКЛИНОМЕТР СПУ
    - СМЕЩЕНИЕ МАКС—«—«[2]
    - ТАНГАЖ МАКС——«—«[2]
    - КРЕН МАКС——-«—«[2]
    - УСТ.НУЛЯ———-000[1]
  - ИНКЛИНОМЕТР 1
    - ТАНГАЖ МАКС——«—«[2]
    - КРЕН МАКС——-«—«[2]
    - УСТ.НУЛЯ———-000[1]
  - ИНКЛИНОМЕТР 2
    - ТАНГАЖ МАКС——«—«[2]
    - КРЕН МАКС——-«—«[2]
    - УСТ.НУЛЯ———-000[1]
- НАГРУЗКА НА ОТТЯЖКАХ
  - ОТТЯЖКА 1, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 2, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 3, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 4, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 5, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 6, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 7, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 8, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 9, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 10, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 11, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
  - ОТТЯЖКА 12, Тс
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
- СКОРОСТЬ ВЕТРА
  - СКОР ВЕТРА, М/С
    - РЕЖИМ———-ОТКЛ[2]
    - МАКС———0000.0[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - СР.СК.ВЕТРА, М/С
    - РЕЖИМ———-ОТКЛ[2]
    - МАКС———0000.0[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПОРЫВ ВЕТРА, М/С
    - РЕЖИМ———-ОТКЛ[2]
    - МАКС———0000.0[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
- ПЖ.ВХОД.ТЕМП
  - ПЖ.ВХОД.ТЕМП
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЖ.ВХОД.ТЕМП2
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЖ.ВХОД.ТЕМП 3
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
  - ПЖ.ВХОД.ТЕМП 4
    - МАКС———«—-«[2]
    - МИН———-«—-«[2]
    - НАСТРОЙКИ AIN
      - MИН———-00.000[2]
      - MАКС———00.000[2]
- СПУСК КОЛОННЫ[0]
  - СПУСК КОЛОННЫ
    РЕЖИМ————ВКЛ
  - ВЕДОМОСТЬ ТРУБ
  - НОМЕР ТРУБЫ——005
  - ДЛИНА КОЛОННЫ0000.0
  - НАГР.ПОРОГ,Тс—0,00
- ВЕРНЬЕР[0]
  - МАКС———«—-«
  - МИН———-«—-«
- ПОДЪЕМ СТОЛА
  - ИНВЕР.ЗНАЧ.—-ОТКЛ[2]
- СОСТ.СПАЙДЕРА
  - ИНВЕР.ЗНАЧ—-ОТКЛ[2]
- ЦИФРОВОЙ ВХОД-1
  - ИНВЕР.ЗНАЧ—-ОТКЛ[2]
- ЦИФРОВОЙ ВХОД-2
  - ИНВЕР.ЗНАЧ—-ОТКЛ[2]
- ЦИФРОВОЙ ВХОД-3
  - ИНВЕР.ЗНАЧ—-ОТКЛ[2]
- ЦИФРОВОЙ ВХОД-4
  - ИНВЕР.ЗНАЧ—-ОТКЛ[2]
КОПИРОВАНИЕ АРХИВА[0]
- 2 СУТОК
- НЕДЕЛЯ
- МЕСЯЦ
- ВСЕ
ПОДКЛЮЧЕННЫЕ УСТРОЙСТВА[0]
- ДАТЧИКИ
  - список устройств с адресами
- ИНДИКАТОРЫ
  - список устройств с адресами(Shift+Enter)
    - K1: РЕЖИМ 1-6(по выбору)[0]
    - K2: РЕЖИМ 1-6(по выбору)[0]
    - K3: РЕЖИМ 1-6(по выбору)[0]
- БЛОКИРОВКИ
  - СОСТОЯНИЕ БЛОКИРОВОК
  - список устройств с адресами
СОСТОЯНИЕ СИСТЕМЫ[0]
- ВРЕМЯ РАБОТЫ-000:00
- ТЕМПЕРАТУРА——00
- ВНЕШН.НАКОП.—ПОДКЛ
- СОСТОЯНИЕ GPRS
  - ОПЕРАТОР[2]
  - УРОВЕНЬ СИГНАЛА—00
  - GSM STATUS———N
  - GPRS STATUS——-N
  - СОЕДИНЕН.1″——-«
  - СОЕДИНЕН.2″——-«
  - СОЕДИНЕН.3″——-«
  - I 12345678987654321
- СОСТОЯНИЕ ETHERNET
  - 1._________»——-«
  - 2._________»——-«
  - 3._________»——-«
  - 4._________»——-«
  - 5._________»——-«
  - 6._________»——-«
СИСТЕМНЫЕ ПАРАМЕТРЫ
- ДАТА/ВРЕМЯ
  - 00:00:00 0000/00/00[2]
  - TIME ZONE——UTC+3[2]
  - TIME SYNС E-СОЕДИН1[2]
- НАСТРОЙКИ GPRS
  - GPRS————ВКЛ[2]
  - СОЕДИНЕНИЯ
    - СЕРВЕР 1———ВКЛ[2]
    - ADDR1—000.000.000.000[2]
      - ADDR1
        000.000.000.000:17999
    - СЕРВЕР 2——-ОТКЛ[2]
    - ADDR2—000.000.000.000[2]
      - ADDR2
        000.000.000.000:17999
    - СЕРВЕР 3——-ОТКЛ[2]
    - ADDR3—000.000.000.000[2]
      - ADDR3
        000.000.000.000:17999
    - TIME SYN——-«—-«[2]
  - ПРИОРИТЕТ SIM——1[2]
  - APN1 NAME m2m.пример.ru[2]
    - APN1 NAME
      m2m.пример.ru
  - APN1 USER[2]
    - APN1 USER
      пример
  - APN1 PASS[2]
    - APN1 PASS
      пример
  - APN2 NAME m2m.пример.ru[2]
    - APN2 NAME
      m2m.пример.ru
  - APN2 USER[2]
    - APN2 USER
      пример
  - APN2 PASS[2]
    - APN2 PASS
      пример
- НАСТРОЙКИ ETHERNET
  - СОЕДИНЕНИЯ
    - 1.PLA/OUT—-«——-«[2]
      - СОЕДИНЕНИЕ 1
        ПРОТОКОЛ—PLAPROTO/MBUMASH/MBSLAVE
        ТИП—ИСХОДЯЩЕЕ TCP/ВХОДЯЩЕЕ TCP/ОТКЛ
        АДРЕС-000.000.000.000:17999
        TIME SYNC——ОТКЛ
    - 2.PLA/IN——«——-«[2]
      - СОЕДИНЕНИЕ 2
        ПРОТОКОЛ—PLAPROTO/MBUMASH/MBSLAVE
        ТИП—-ВХОДЯЩЕЕ TCP/ИСХОДЯЩЕЕ TCP/ОТКЛ
        ПОРТ———-17999
        TIME SYNC——ОТКЛ
    - 3.MBS/IN——«——-«[2]
      - СОЕДИНЕНИЕ 3
        ПРОТОКОЛ—MBSLAVE/PLAPROTO/MBUMASH
        ТИП—ВХОДЯЩЕЕ TCP/ИСХОДЯЩЕЕ TCP/ОТКЛ
        ПОРТ———-4002
        TIME SYNC——ОТКЛ
    - 4.MBU/OFF—-«——-«[2]
      - СОЕДИНЕНИЕ 4
        ПРОТОКОЛ—MBUMASH/MBSLAVE/PLAPROTO
        ТИП—ОТКЛ/ВХОДЯЩЕЕ TCP/ИСХОДЯЩЕЕ TCP
        АДРЕС-000.000.000.000:502
        TIME SYNC——ОТКЛ
    - 5.MBU/OUT—-«——-«[2]
      - СОЕДИНЕНИЕ 5
        ПРОТОКОЛ—MBUMASH/PLAPROTO/MBSLAVE
        ТИП—ИСХОДЯЩЕЕ TCP/ВХОДЯЩЕЕ TCP/ОТКЛ
        АДРЕС-000.000.000.000:502
        TIME SYNC——ОТКЛ
    - 6.PLA/IN——«——-«[2]
      - СОЕДИНЕНИЕ 6
        ПРОТОКОЛ—PLAPROTO/MBUMASH/MBSLAVE
        ТИП—-ВХОДЯЩЕЕ TCP/ИСХОДЯЩЕЕ TCP/ОТКЛ
        ПОРТ———-17999
        TIME SYNC——ОТКЛ
  - IP АДРЕС 000.000.000.000[2]
    - IP АДРЕС
      000.000.000.000
  - МАСКА 000.000.000.000[2]
    - МАСКА
      000.000.000.000
  - ШЛЮЗ 000.000.000.000[2]
    - ШЛЮЗ
      000.000.000.000
- НАСТРОЙКИ PROTO
  - СЕРВИС2—-PLAPROTO/MBUMASH/MBSLAVE[2]
  - MBSLAVEID——-206[2]
  - MBUMASH BTRDR—ABCD/DCAB/CDAB/BADC[2]
- УРОВЕНЬ ДОСТУПА[0]
  - ПИНКОД 1—-«….»[1]
  - ПИНКОД 2—-«….»[2]
  - ПИНКОД 3—-«****»[3]
- ЦВЕТ.ВЫН.ИНД-В—-0/1[1]
- АВТ.БЛОК.КЛАВ.-ОТКЛ[1]
- ЯРКОСТЬ ДИСП.—-15[1]
- УМЕНЬШЕНИЕ ЯРК.-ВКЛ/ВЫКЛ[1]
- ЯЗЫК————-RU[0]
- СЕР.№ МУ——00000
- ВЕРСИЯ ПО——11.33
- ВЕРСИЯ HW———03

Решение проблемы отсутствия изображения на мониторе или наоборот (В2)

Описание проблемы

На дисплее видеорегистратора есть картинка с камер, но изображение отсутствует на
взрывозащищенном мониторе.

Диагностика и решение

Проверка сетевого подключения монитора:
• Выполните команду ping для проверки связи с монитором
• Монитор может иметь IP-адрес в диапазоне 192.168.7.70 — 192.168.7.75
• Пример команды: ping 192.168.7.70
Настройка взрывозащищенного монитора:
• Откройте веб-интерфейс монитора по его IP-адресу
• Авторизуйтесь с логином: admin
• Пароль: pladvradmin
• Перейдите в настройки параметров связи с камерой

3. Настройка видеорегистратора:
• Не закрывая настройки монитора, откройте веб-интерфейс видеорегистратора по
адресу 192.168.7.20
• Используйте те же логин и пароль: admin/pladvradmin
• Перейдите в настройки параметров связи с камерой
• Сравните настройки с настройками монитора

Проверка учетных данных:
• Убедитесь в правильности введенных логина и пароля для доступа к камерам
• Проверьте соответствие настроек авторизации на всех устройствах

Возможные причины проблемы:

Несоответствие настроек связи между монитором и видеорегистратором
• Неверные учетные данные для доступа к камерам
• Проблемы с сетевым подключением монитора

Шаг 1. Определение неисправного компонента

При обнаружении неисправности в системе видеорегистрации ДЭЛ-150В необходимо:
• Определить, какой именно компонент не работает (камера, Wi-Fi мост,
взрывозащищенный монитор)

Шаг 2. Подготовка к диагностике

Подключитесь к общей сети со всеми устройствами системы
• Обратите внимание: все компоненты системы (камеры, Wi-Fi мосты, регистратор,
монитор, квадратор) имеют индивидуальные сетевые адреса
• Актуальную схему адресации можно найти на сайте tp-pla.ru/?p=3695.

Шаг 3. Можно использовать(как вариант)

Откройте командную строку на компьютере
Введите команду arp -a
Дождитесь отображения списка устройств в сети

Проверьте наличие в списке адреса “неисправного” устройства
Если адрес устройства присутствует в списке, это означает отсутствие проблем со
связью между компонентами системы

Шаг 4. Дополнительная проверка связи

Для более точной диагностики можно выполнить проверку связи с конкретным

устройством:

• Откройте командную строку;

• Введите команду ping 192.168.7.70 (где 192.168.7.70 — пример адреса монитора);

• Замените указанный адрес на актуальный адрес проверяемого устройства;

• Проанализируйте результаты.

Если ответ получен — устройство онлайн и доступно.

Если ответ не получен — возможны проблемы с подключением или настройками
сети.

Шаг 5. Настройка устройства

Если диагностика связи показала отсутствие проблем:
• Откройте веб-интерфейс устройства через браузер
• Используйте логин и пароль, указанные на сайте техподдержки tp-pla.ru/?p=3695
• Сравните настройки с аналогичным рабочим устройством
• Внимание! При копировании настроек учтите, что ip адрес не должен повторяться
в сети!
При необходимости обратитесь в техподдержку по адресу tp@pla.ru для получения краткой
инструкции по настройкам.

Решение проблемы отсутствия изображения на мониторе или наоборот

Вопросы и ответы

Работа модема СКПБ ДЭЛ-150

Ситуация: «Перестали отсылаться показания с Дэл-150 на сервер. При этом параметры gsm и gprs включены, модем определяет сеть теле-2 и уровень сигнала: 31, статус gsm: H,сервер включен 2, объем отправки данных скачут 0-84 байт.»

Решение: Все оказалось очень просто, оператор заблокировал сим карту.

Ситуация: «После переезда данные с прибор Дэл-150 на сервер не отправляется. Настройки модема не изменялись. Объем отправки данных скачут 0-84 байт.»

Решение: Оператор сети по IMEI модема определил, что модем пытался связаться с двумя равноудаленными от прибора вышками и по причине не уверенного сигнала и, как следствие, постоянном переключении с одной вышки на другую, сессия не с одной базой не начиналась.

Заделка коннекторов RJ-45

1 2 3 … 14 »

Результаты поиска для:
