Настройка датчика температуры ОВЕН ПВТ110

Настройка датчика температуры ОВЕН ПВТ110

Настройка сетевых параметров прибора выполняется вручную с помощью переключателей, расположенных на плате электронного блока.

Для доступа к переключателям необходимо открутить четыре винта крепления крышки и снять её (см. рисунок 1).

С помощью переключателей можно настроить следующие параметры:

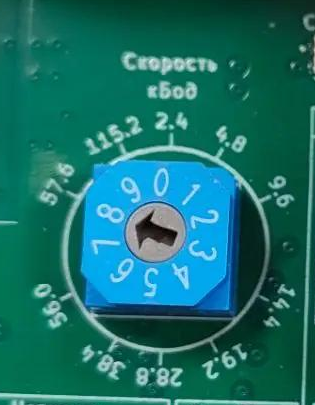

  • скорость обмена (по умолчанию, 9,6 кбод). Для выбора требуемой скорости необходимо совместить указатель стрелки на поворотном переключателе со значением, указанным на плате. Для корректной работы датчика температуры с системой ДЭЛ-150 необходимо установить скорость обмена в положение 57,6 кбод.

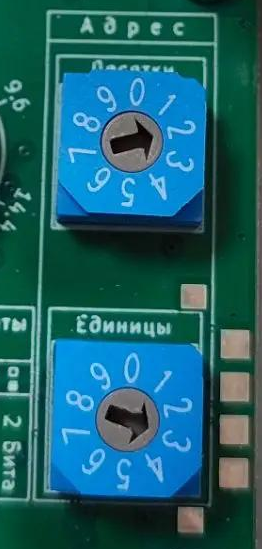

  • сетевой адрес (по умолчанию, 16). Значение адреса задаётся двумя переключателями. На верхнем выставляются десятки адреса, на нижнем – единицы. Таким образом можно выставить адрес от 00 до 99. Для определения в системе ДЭЛ-150 датчика с параметром «ТЕМПЕРАТУРА» необходимо выставить 23 адрес на датчике ОВЕН ПВТ110.
  • контроль четности (по умолчанию, отсутствует). Настраивается переключателями 1 и 2.

Положение переключателей приведено в таблице:

Контроль чётности Перекл. 1 Перекл. 2
Выключено Выкл. Выкл.
Четно Выкл. Вкл
Нечетно Вкл. Вкл.

https://docs.owen.ru/img/info-sign.png Примечание

Нижнее положение переключателя – выкл, верхнее положение – вкл.
  • количество стоп-бит (по умолчанию – 1 бит). Настраивается переключателем 3.

Положение переключателя приведено в таблице:

Количество стоп-бит Перекл. 3
1 бит Вкл.
2 бита Выкл.

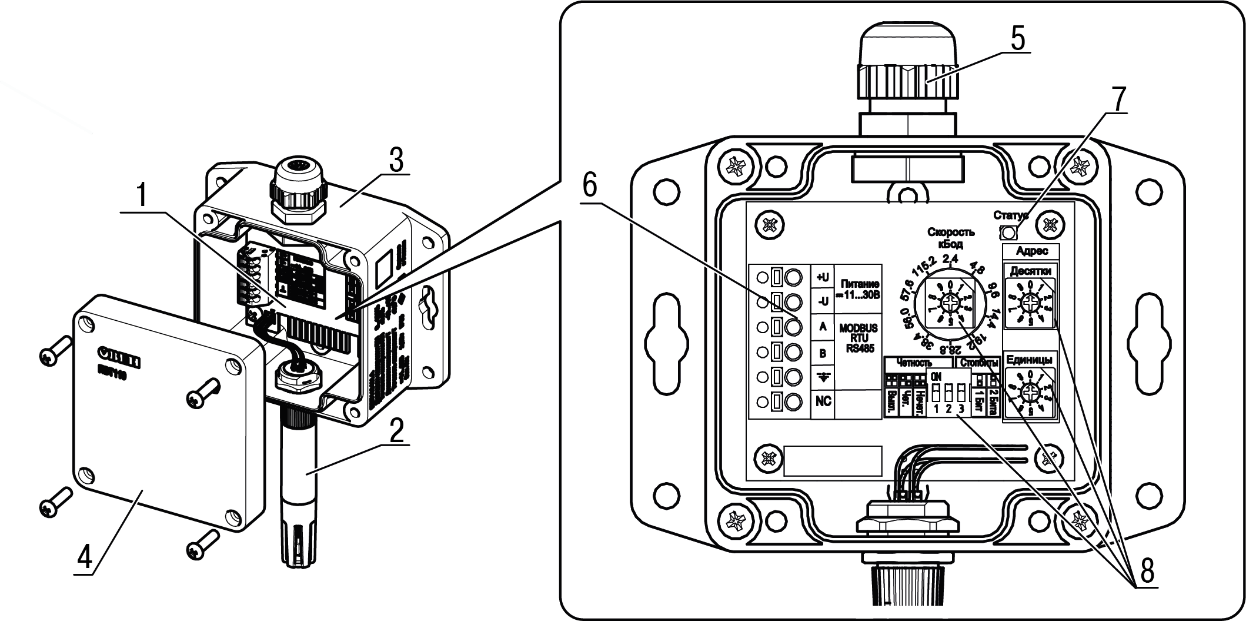

Рисунок 1.

Конструкция прибора
1- электронный блок; 2 – зонд; 3 – корпус; 4 – крышка; 5 – кабельный ввод; 6 – клеммная колодка; 7 – светодиод; 8 – переключатели.
